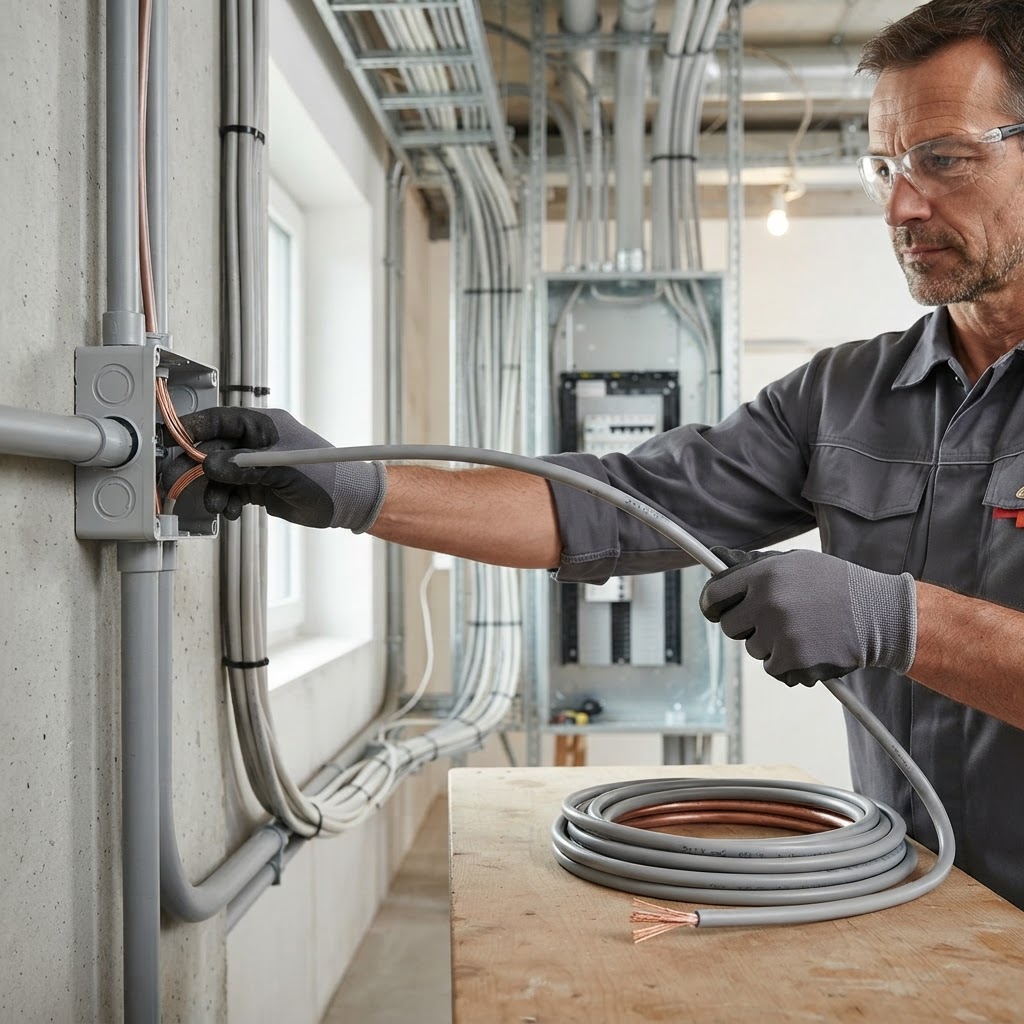

کابل افشان ۲×۱.۵ را کجا استفاده کنیم و کجا نه؟ بررسی بار، طول مسیر، افت ولتاژ و شرایط نصب

انتخاب کابل برق در نگاه اول ساده به نظر می‌رسد. کافی است توان مصرف‌کننده را ببینیم، یک کابل با سطح مقطع مناسب انتخاب کنیم و سراغ نصب برویم. اما در عمل، ماجرا کمی پیچیده‌تر است. کابل افشان ۲×۱.۵ یکی از سایزهای شناخته‌شده بازار سیم و کابل است، اما اینکه آیا این کابل برای یک پروژه مشخص مناسب است یا نه، فقط با دیدن عدد ۱.۵ مشخص نمی‌شود. طول مسیر، جریان طراحی، روش نصب، دمای محیط، تعداد کابل‌های مجاور، افت ولتاژ و مشخصات خود کابل هم می‌توانند نتیجه را تغییر دهند.

در مشخصات فنی نمونه‌های رایج کابل افشان ۲×۱.۵، معمولاً با دو رشته هادی مسی افشان با سطح مقطع ۱.۵ میلی‌متر مربع روبه‌رو هستیم. بسیاری از کابل‌های افشان PVC این گروه با هادی مسی کلاس ۵ و استانداردهای مرتبط با IEC 60227 و ISIRI 607 تولید می‌شوند، هرچند مشخصات دقیق باید از دیتاشیت سازنده همان محصول بررسی شود. بنابراین سؤال اصلی این نیست که «کابل ۲×۱.۵ خوب است یا بد؟» سؤال درست این است که این کابل در چه شرایطی انتخاب فنی مناسبی است و در چه شرایطی باید سراغ گزینه دیگری رفت؟

کابل افشان ۲×۱.۵ چیست و عدد ۲×۱.۵ چه معنایی دارد؟

وقتی روی مشخصات کابل عبارت ۲×۱.۵ را می‌بینیم، عدد ۲ به تعداد رشته‌ها و عدد ۱.۵ به سطح مقطع اسمی هر رشته بر حسب میلی‌متر مربع اشاره می‌کند. بنابراین با کابلی روبه‌رو هستیم که دو هادی مستقل دارد و سطح مقطع هر هادی ۱.۵ میلی‌متر مربع است. این موضوع با قطر ظاهری کابل یکی نیست و نباید عدد ۱.۵ را به‌عنوان قطر سیم در نظر گرفت. در کابل‌های افشان، هادی از تعداد زیادی مفتول بسیار نازک تشکیل شده که در کنار یکدیگر قرار گرفته‌اند و همین ساختار باعث می‌شود کابل نسبت به هادی‌های یکپارچه انعطاف‌پذیری بیشتری داشته باشد.

نمونه‌های رایج این محصول معمولاً از مس آنیل‌شده افشان کلاس ۵ به‌عنوان هادی و PVC به‌عنوان عایق و روکش استفاده می‌کنند. برای مثال، مشخصات اعلام‌شده برای برخی کابل‌های ۲×۱.۵ بازار شامل ولتاژ نامی ۳۰۰/۵۰۰ ولت، هادی کلاس ۵ و استاندارد ISIRI 607 یا IEC 60227 است. البته این مشخصات برای همه محصولات بازار یکسان نیست و هنگام خرید باید دقیقاً مشخصات همان برند و مدل را بررسی کرد.

ساختار هادی و ویژگی افشان بودن کابل

مهم‌ترین تفاوت کابل افشان با کابل دارای هادی مفتولی در ساختار هادی آن است. در کابل افشان، تعداد زیادی مفتول مسی نازک در کنار یکدیگر قرار می‌گیرند و یک هادی انعطاف‌پذیر تشکیل می‌دهند. این ویژگی در جاهایی که کابل باید خم شود، از مسیرهای نسبتاً پیچیده عبور کند یا اتصال آن به تجهیزات به انعطاف بیشتری نیاز دارد، اهمیت پیدا می‌کند. در واقع، افشان بودن کابل بیشتر از آنکه مستقیماً به معنی «تحمل جریان بیشتر» باشد، یک ویژگی مربوط به ساختار مکانیکی و انعطاف‌پذیری هادی است.

این نکته اهمیت زیادی دارد، چون گاهی تصور می‌شود هرچه کابل افشان‌تر باشد، حتماً از نظر الکتریکی ظرفیت بالاتری دارد. چنین نتیجه‌ای درست نیست. ظرفیت جریان کابل به مجموعه‌ای از عوامل از جمله سطح مقطع، جنس هادی، نوع عایق، دمای مجاز، روش نصب و شرایط دفع حرارت وابسته است. به همین دلیل هنگام مقایسه دو کابل، نباید فقط عبارت «افشان» را ببینیم و سایر مشخصات فنی را نادیده بگیریم.

چرا کابل ۲×۱.۵ انتخاب رایجی در پروژه‌های برق است؟

یکی از دلایل استفاده گسترده از کابل ۲×۱.۵، ترکیبی از سطح مقطع نسبتاً مناسب، انعطاف‌پذیری و ابعاد قابل مدیریت است. این کابل برای بسیاری از مدارهای عمومی که جریان مصرفی آنها در محدوده مناسب قرار دارد، می‌تواند گزینه‌ای کاربردی باشد. در بازار نیز نمونه‌های ۲×۱.۵ برای سیم‌کشی و اتصال مصرف‌کننده‌های تک‌فاز و برخی کاربردهای عمومی عرضه می‌شوند.

اما پرکاربرد بودن نباید با مناسب بودن برای همه شرایط اشتباه گرفته شود. یک کابل ممکن است برای یک چراغ یا مصرف‌کننده سبک در مسیر کوتاه کاملاً مناسب باشد، اما همان کابل در یک مسیر طولانی یا در محیطی با دمای بالا شرایط متفاوتی پیدا کند. اینجاست که انتخاب کابل از یک خرید ساده به یک مسئله مهندسی تبدیل می‌شود. اگر فقط بر اساس تجربه قبلی بگوییم «برای این کار همیشه ۱.۵ استفاده می‌کنیم»، ممکن است شرایط پروژه جدید را نادیده بگیریم.

کابل افشان ۲×۱.۵ برای چه کاربردهایی مناسب است؟

کابل افشان ۲×۱.۵ در بسیاری از پروژه‌های برق‌کشی عمومی، مدارهای روشنایی و اتصال برخی مصرف‌کننده‌های سبک دیده می‌شود. انعطاف‌پذیری هادی افشان باعث می‌شود در مسیرهایی که نصب و اتصال کابل نیاز به مانور بیشتری دارد، کار با آن راحت‌تر باشد. برخی تولیدکنندگان نیز محصولات ۲×۱.۵ افشان را برای کاربردهای عمومی ساختمان و اتصال مصرف‌کننده‌ها معرفی می‌کنند.

با این حال، کاربرد مناسب را باید با مشخصات واقعی مدار تطبیق داد. اگر مصرف‌کننده جریان بیشتری نیاز داشته باشد، مسیر بسیار طولانی باشد یا کابل در محیطی نصب شود که دفع حرارت آن محدود است، ممکن است سطح مقطع ۱.۵ میلی‌متر مربع انتخاب مناسبی نباشد. بنابراین بهتر است به جای تهیه یک فهرست ثابت از «وسایلی که با کابل ۱.۵ کار می‌کنند»، شرایط واقعی مدار را بررسی کنیم. همین نگاه باعث می‌شود انتخاب کابل منطقی‌تر و ایمن‌تر باشد.

استفاده در مدارهای روشنایی و مصارف عمومی

در مدارهای روشنایی و برخی مصارف عمومی سبک، کابل ۲×۱.۵ می‌تواند کاربرد داشته باشد، مشروط بر اینکه طراحی مدار، جریان مصرفی، روش نصب و الزامات پروژه با مشخصات کابل هماهنگ باشند. وجود دو رشته باعث می‌شود کابل برای مدارهای دو هادی مناسب باشد، اما باید توجه کرد که موضوع هادی حفاظتی یا ارت به طراحی سیستم و نوع کابل‌کشی بستگی دارد و نباید صرفاً از روی عبارت ۲×۱.۵ نتیجه گرفت که هر نوع مدار تک‌فاز کامل است.

در پروژه‌های واقعی، مسیر سیم‌کشی ممکن است از داخل لوله، داکت، دیوار یا مسیرهای دیگر عبور کند. هرکدام از این شرایط می‌تواند روی دفع حرارت و ظرفیت مجاز کابل اثر بگذارد. استانداردهای طراحی کابل نیز ظرفیت جریان را وابسته به روش نصب و شرایط حرارتی در نظر می‌گیرند، بنابراین استفاده از یک عدد ثابت برای تمام حالت‌ها روش دقیقی نیست.

آیا کابل ۲×۱.۵ برای لوازم برقی مناسب است؟

پاسخ کوتاه این است: بستگی دارد. نوع وسیله به‌تنهایی برای انتخاب کابل کافی نیست و باید توان یا جریان مصرفی، طول مسیر، شرایط نصب و مشخصات کابل را هم بدانیم. برای یک مصرف‌کننده کم‌توان در مسیر کوتاه، ۲×۱.۵ می‌تواند کاملاً متفاوت از همان کابل در مسیر طولانی برای یک مصرف‌کننده پرتوان عمل کند.

این تفاوت را می‌توان با یک مثال ساده تصور کرد. فرض کنید دو نفر یک مسیر را طی می‌کنند، اما یکی از آنها در یک مسیر صاف و خنک حرکت می‌کند و دیگری در مسیری طولانی، گرم و شلوغ حرکت می‌کند. اسم مسیر یکی است، اما شرایط یکسان نیست. کابل نیز همین وضعیت را دارد. عدد سطح مقطع نقطه شروع انتخاب است، نه پایان آن.

ظرفیت جریان کابل ۲×۱.۵ چقدر است؟

یکی از پرتکرارترین سؤال‌ها هنگام خرید کابل این است که «کابل ۲×۱.۵ چند آمپر را تحمل می‌کند؟» مشکل اینجاست که یک پاسخ واحد و همیشگی برای تمام شرایط وجود ندارد. ظرفیت جریان مجاز به روش نصب، دمای محیط، تعداد کابل‌های مجاور، نوع عایق، نحوه دفع حرارت و شرایط کاری بستگی دارد. منابع فنی مرتبط با روش سایزبندی IEC 60364 نیز تأکید می‌کنند که ظرفیت جریان باید با روش نصب واقعی و ضرایب اصلاحی مرتبط با دما و تجمع کابل‌ها تطبیق داده شود.

برای همین، اعلام یک عدد آمپر بدون مشخص کردن شرایط نصب می‌تواند گمراه‌کننده باشد. حتی اگر یک فروشنده برای محصول مشخص خود جدول جریان ارائه کند، همان جدول باید دقیقاً با روش نصب موردنظر تطبیق داده شود. در مشخصات بعضی محصولات نیز مقاومت هادی در دمای ۲۰ درجه و سایر اطلاعات فنی منتشر می‌شود که می‌توان از آنها برای محاسبات دقیق‌تر استفاده کرد.

چرا نمی‌توان برای کابل یک عدد ثابت به‌عنوان جریان مجاز اعلام کرد؟

کابل هنگام عبور جریان گرم می‌شود و میزان گرمای تولیدشده و امکان دفع آن به شرایط محیط وابسته است. اگر چند کابل کنار یکدیگر قرار گرفته باشند، گرمای آنها روی هم اثر می‌گذارد. اگر کابل در یک فضای محدود و کم‌تهویه قرار داشته باشد، شرایط با نصب همان کابل در محیط آزاد یکسان نیست. استاندارد IEC 60364-5-52 نیز روش‌های مختلف نصب و ضرایب اصلاحی مربوط به دما و تجمع کابل‌ها را در نظر می‌گیرد.

بنابراین در یک پروژه حرفه‌ای، ابتدا جریان طراحی مشخص می‌شود، سپس ظرفیت مجاز کابل در شرایط نصب واقعی بررسی می‌شود و در کنار آن افت ولتاژ و حفاظت مدار نیز مورد توجه قرار می‌گیرد. این سه موضوع را نمی‌توان کاملاً از یکدیگر جدا کرد. یک کابل ممکن است از نظر جریان حرارتی قابل قبول باشد اما به دلیل طول زیاد، افت ولتاژ نامناسبی ایجاد کند.

طول مسیر چه تأثیری بر عملکرد کابل ۲×۱.۵ دارد؟

طول کابل یکی از عواملی است که گاهی هنگام خرید نادیده گرفته می‌شود. هرچه مسیر طولانی‌تر شود، مقاومت الکتریکی کل مسیر افزایش پیدا می‌کند و در نتیجه افت ولتاژ نیز می‌تواند بیشتر شود. مقاومت هادی مسی با طول رابطه مستقیم دارد و در نمونه‌های ۲×۱.۵، سازندگان معمولاً مقدار حداکثر مقاومت هادی در دمای ۲۰ درجه را در مشخصات فنی اعلام می‌کنند. برای نمونه، مقدار ۱۳.۳ اهم بر کیلومتر برای برخی کابل‌های افشان ۱.۵ میلی‌متر مربع در مشخصات منتشرشده دیده می‌شود.

نکته مهم این است که در مدار تک‌فاز، جریان مسیر رفت و برگشت را طی می‌کند. بنابراین برای محاسبه افت ولتاژ نمی‌توان صرفاً طول فیزیکی یک طرف مسیر را بدون توجه به ساختار مدار در نظر گرفت. هرچه فاصله منبع تا مصرف‌کننده بیشتر شود، اهمیت محاسبه افت ولتاژ افزایش پیدا می‌کند. به همین دلیل ممکن است کابلی که در یک مسیر کوتاه عملکرد خوبی دارد، برای همان مصرف‌کننده در یک مسیر بسیار طولانی انتخاب مناسبی نباشد.

افت ولتاژ چیست و چرا در انتخاب کابل اهمیت دارد؟

افت ولتاژ یعنی بخشی از ولتاژ الکتریکی در مسیر کابل به دلیل مقاومت و امپدانس مسیر از دست می‌رود. مصرف‌کننده در ابتدای مسیر ممکن است ولتاژ مناسبی دریافت کند، اما هرچه مسیر طولانی‌تر و جریان بیشتر باشد، اختلاف ولتاژ بین ابتدا و انتهای مسیر می‌تواند افزایش پیدا کند. در استانداردهای طراحی تأسیسات، افت ولتاژ یکی از پارامترهای مهم در انتخاب سطح مقطع کابل است و روش محاسبه آن به طول، جریان، مقاومت هادی و مشخصات مدار وابسته است.

این مسئله برای بعضی مصرف‌کننده‌ها اهمیت بیشتری پیدا می‌کند. کاهش بیش از حد ولتاژ می‌تواند روی عملکرد تجهیزات اثر بگذارد و در برخی بارها باعث شود تجهیز عملکرد مطلوب خود را نداشته باشد. بنابراین انتخاب کابل نباید فقط بر اساس این سؤال باشد که «کابل داغ نمی‌شود یا نه؟» بلکه باید پرسید آیا ولتاژ مناسب به مصرف‌کننده می‌رسد؟

یک مثال ساده از تأثیر طول مسیر بر افت ولتاژ

فرض کنید یک مصرف‌کننده در فاصله بسیار کوتاهی از تابلو قرار دارد. در این حالت مقاومت مسیر رفت و برگشت نسبتاً پایین است و افت ولتاژ نیز می‌تواند محدود باشد. حال همان مصرف‌کننده را در نظر بگیرید که در انتهای یک مسیر طولانی قرار گرفته است. اگر جریان مصرفی همان مقدار قبلی باقی بماند، افزایش طول مسیر باعث افزایش مقاومت کل و در نتیجه افزایش افت ولتاژ می‌شود.

برای مدارهای تک‌فاز، محاسبه افت ولتاژ معمولاً مسیر رفت و برگشت را در نظر می‌گیرد. منابع فنی مبتنی بر IEC 60364-5-52 نیز فرمول افت ولتاژ را بر اساس طول مسیر، جریان، سطح مقطع و ویژگی‌های هادی ارائه می‌کنند. بنابراین اگر پروژه‌ای مسیر طولانی دارد، انتخاب کابل ۲×۱.۵ بدون انجام محاسبه افت ولتاژ تصمیم کاملی نیست.

شرایط نصب چگونه ظرفیت کابل را تغییر می‌دهد؟

دو کابل کاملاً یکسان را تصور کنید که یکی در محیط آزاد و دیگری داخل مسیری محدود همراه با چند کابل دیگر نصب شده است. از نظر نام و سطح مقطع، هر دو ۲×۱.۵ هستند، اما شرایط حرارتی آنها یکی نیست. کابل برای دفع گرمای تولیدشده به محیط اطراف خود وابسته است و هرچه امکان دفع گرما کمتر باشد، ظرفیت مجاز جریان نیز می‌تواند تحت تأثیر قرار گیرد.

در روش‌های طراحی مبتنی بر IEC 60364-5-52، روش نصب یکی از پارامترهای اصلی تعیین ظرفیت جریان است. نصب داخل لوله، روی دیوار، در هوای آزاد یا در شرایط خاص می‌تواند به جداول و ضرایب متفاوتی منجر شود. بنابراین هنگام انتخاب کابل باید محل واقعی نصب را از همان ابتدا در نظر گرفت، نه اینکه کابل را بخریم و بعد درباره شرایط نصب تصمیم بگیریم.

دمای محیط و تجمع کابل‌ها چه نقشی دارند؟

افزایش دمای محیط می‌تواند توانایی کابل برای دفع گرمای ایجادشده را کاهش دهد. از طرف دیگر، زمانی که چند کابل در کنار یکدیگر قرار می‌گیرند، گرمای تولیدشده توسط آنها روی هم اثر می‌گذارد و ممکن است نیاز به اعمال ضریب اصلاحی ایجاد شود. این موضوع در تابلوها، مسیرهای کابل‌کشی متراکم و برخی داکت‌ها اهمیت بیشتری دارد.

برای کابل‌های دارای عایق PVC، دمای مجاز هادی در بسیاری از ساختارهای متداول در محدوده ۷۰ درجه سانتی‌گراد تعریف می‌شود، اما این عدد به معنی آن نیست که هر کابل PVC را می‌توان بدون توجه به شرایط محیطی در دمای بالا و با هر میزان بار استفاده کرد. روش نصب و ضرایب اصلاحی باید در طراحی لحاظ شوند. این دقیقاً همان جایی است که انتخاب بر اساس تجربه شخصی ممکن است با طراحی فنی فاصله پیدا کند.

چه زمانی کابل افشان ۲×۱.۵ انتخاب مناسبی نیست؟

اگر جریان موردنیاز مدار با ظرفیت مجاز کابل در شرایط واقعی سازگار نباشد، استفاده از ۲×۱.۵ تصمیم مناسبی نیست. همین مسئله درباره مسیرهای طولانی با افت ولتاژ قابل توجه نیز صدق می‌کند. همچنین اگر کابل در شرایط حرارتی دشوار، کنار تعداد زیادی کابل دیگر یا در محیطی با الزامات خاص مکانیکی و شیمیایی نصب شود، ممکن است ساختار دیگری از کابل مورد نیاز باشد.

نکته مهم این است که «کابل بزرگ‌تر همیشه بهتر است» نیز یک قاعده مهندسی نیست. انتخاب کابل باید با جریان طراحی، حفاظت، افت ولتاژ، شرایط نصب و مشخصات مصرف‌کننده هماهنگ باشد. در برخی پروژه‌ها ممکن است ۱.۵ کاملاً کافی باشد و در برخی دیگر نیاز به سطح مقطع بالاتر یا حتی نوع کابل متفاوت وجود داشته باشد.

بار بالا، مسیر طولانی و تجهیزات پرمصرف

بارهای پرمصرف باید با دقت بیشتری بررسی شوند. اگر توان مصرف‌کننده افزایش پیدا کند، جریان مدار نیز معمولاً افزایش می‌یابد و همین مسئله می‌تواند گرمای بیشتری در هادی ایجاد کند. اگر همزمان مسیر طولانی باشد، افت ولتاژ به یک مسئله جدی‌تر تبدیل می‌شود.

به همین دلیل برای تجهیزات پرمصرف، انتخاب کابل فقط با نگاه به «سایز رایج بازار» منطقی نیست. باید جریان طراحی، روش نصب و افت ولتاژ محاسبه شود و سپس سطح مقطع مناسب انتخاب شود. اگر نتیجه محاسبات نشان دهد که ۱.۵ میلی‌متر مربع کافی نیست، استفاده از کابل بزرگ‌تر تصمیمی مبتنی بر نیاز واقعی پروژه خواهد بود، نه صرفاً احتیاط اضافی.

کابل افشان ۲×۱.۵ یا ۲×۲.۵؟

مقایسه ۲×۱.۵ و ۲×۲.۵ یکی از مقایسه‌های رایج هنگام انتخاب کابل است، اما نمی‌توان گفت یکی همیشه جایگزین دیگری است. کابل ۲×۲.۵ سطح مقطع بیشتری برای هر رشته دارد و در شرایط مناسب می‌تواند ظرفیت جریان بالاتری نسبت به ۲×۱.۵ داشته باشد، اما انتخاب آن باید بر اساس محاسبات و مشخصات پروژه انجام شود. افزایش سطح مقطع همچنین معمولاً به معنای افزایش قطر، وزن و هزینه کابل است.

بنابراین اگر یک مدار سبک و کوتاه با شرایط نصب مناسب داریم، استفاده از کابل بزرگ‌تر ممکن است ضرورتی نداشته باشد. از طرف دیگر، اگر بار، طول مسیر یا شرایط حرارتی نیاز به سطح مقطع بیشتری داشته باشد، ماندن روی ۱.۵ می‌تواند انتخاب نامناسبی باشد. بهترین رویکرد این است که ابتدا نیاز مدار مشخص شود و سپس بین گزینه‌ها تصمیم بگیریم.

            عامل                                   کابل ۲×۱.۵                                                کابل ۲×۲.۵

تفاوت کابل افشان و مفتول در انتخاب کابل

افشان بودن و مفتول بودن دو ویژگی ساختاری متفاوت هستند و نباید آنها را صرفاً بر اساس ظرفیت جریان با یکدیگر مقایسه کرد. هادی افشان از رشته‌های نازک‌تر تشکیل شده و انعطاف‌پذیری بیشتری دارد، در حالی که هادی مفتول ساختار یکپارچه‌تر و سخت‌تری دارد. در برخی مسیرهای ثابت، کابل یا سیم با هادی غیر افشان ممکن است گزینه مناسبی باشد، در حالی که برای مسیرهایی که انعطاف‌پذیری اهمیت دارد، هادی افشان مزیت مکانیکی پیدا می‌کند.

البته نوع هادی باید با نوع ترمینال، روش نصب و دستورالعمل تجهیزات نیز هماهنگ باشد. بنابراین اگر پروژه به کابل انعطاف‌پذیر نیاز دارد، افشان بودن می‌تواند مزیت مهمی باشد، اما باز هم نباید ویژگی‌های الکتریکی و استانداردی کابل نادیده گرفته شوند. هدف از انتخاب کابل، رسیدن به تعادل میان عملکرد الکتریکی، شرایط مکانیکی و الزامات نصب است.

کیفیت هادی و عایق چقدر اهمیت دارد؟

دو کابل ممکن است روی کاغذ هر دو ۲×۱.۵ باشند، اما کیفیت ساخت آنها الزاماً یکسان نیست. جنس و کیفیت هادی، مقاومت الکتریکی، یکنواختی عایق، ضخامت عایق و روکش، کیفیت ساخت و انطباق با استاندارد می‌توانند در عملکرد و دوام محصول اثرگذار باشند. برای نمونه، مشخصات برخی محصولات بازار مقاومت هادی ۱.۵ میلی‌متر مربع مسی را در دمای ۲۰ درجه سانتی‌گراد حدود ۱۳.۳ اهم بر کیلومتر اعلام می‌کنند.

به همین دلیل خرید کابل صرفاً بر اساس قیمت یا ظاهر روکش منطقی نیست. اگر محصول برای پروژه‌ای مهم خریداری می‌شود، بهتر است مشخصات فنی، استاندارد، جنس هادی، ولتاژ نامی و اطلاعات سازنده بررسی شود. اختلاف در کیفیت هادی یا ساختار عایق می‌تواند در بلندمدت اهمیت بیشتری از تفاوت اولیه قیمت داشته باشد.

استانداردهای کابل افشان ۲×۱.۵ را چگونه بررسی کنیم؟

برای کابل‌های افشان PVC رایج، استاندارد ISIRI 607 و استانداردهای بین‌المللی متناظر مانند IEC 60227 در مشخصات بسیاری از محصولات دیده می‌شوند. برای مثال، مشخصات فنی برخی تولیدکنندگان کابل افشان، هادی مس آنیل‌شده کلاس ۵ و ولتاژ نامی ۳۰۰/۵۰۰ ولت را همراه با ISIRI 607 و IEC 60227 اعلام کرده‌اند.

با این حال، نباید صرفاً نام یک استاندارد را روی یک صفحه فروش ببینیم و تصور کنیم تمام کابل‌های ۲×۱.۵ دقیقاً مشخصات یکسانی دارند. نوع کابل، ولتاژ نامی، جنس عایق و روکش، کاربرد موردنظر و استاندارد محصول باید با هم بررسی شوند. اگر پروژه شرایط خاصی دارد، ممکن است اصلاً کابل PVC معمولی انتخاب مناسب نباشد و نیاز به کابل با ساختار ویژه، مقاومت حرارتی، مقاومت مکانیکی یا ویژگی‌های حفاظتی متفاوت وجود داشته باشد.

اشتباهات رایج هنگام انتخاب کابل ۲×۱.۵

یکی از اشتباهات رایج این است که خریدار فقط توان مصرف‌کننده را می‌بیند و طول مسیر را فراموش می‌کند. اشتباه دیگر این است که یک عدد ثابت برای جریان مجاز کابل در ذهن داشته باشیم و آن را در همه شرایط استفاده کنیم. در حالی که ظرفیت جریان به روش نصب، دمای محیط و تجمع کابل‌ها وابسته است.

اشتباه دیگری که گاهی رخ می‌دهد، توجه بیش از حد به قیمت و بی‌توجهی به مشخصات فنی است. کابل ارزان‌تر اگر هادی، عایق یا مشخصات فنی نامطمئن داشته باشد، الزاماً انتخاب اقتصادی‌تری نیست. از طرف دیگر، خرید کابل با سطح مقطع بسیار بزرگ‌تر بدون دلیل فنی نیز می‌تواند هزینه پروژه را افزایش دهد. انتخاب صحیح یعنی پیدا کردن کابلی که دقیقاً با نیاز واقعی مدار و شرایط نصب هماهنگ باشد.

راهنمای انتخاب کابل ۲×۱.۵ برای پروژه‌های مختلف

برای انتخاب کابل، ابتدا باید مصرف‌کننده و جریان طراحی آن مشخص شود. سپس طول مسیر از منبع تا مصرف‌کننده و روش نصب مشخص می‌شود. بعد از آن باید ظرفیت جریان مجاز کابل در همان شرایط و افت ولتاژ بررسی شود. اگر هر دو معیار قابل قبول باشند، می‌توان مشخصات ساختاری و استاندارد کابل را بررسی کرد و محصول مناسب را انتخاب کرد.

این فرآیند را می‌توان به یک فیلتر چندمرحله‌ای تشبیه کرد. مرحله اول می‌پرسد «جریان چقدر است؟»، مرحله دوم می‌پرسد «مسیر چقدر طولانی است؟»، مرحله سوم می‌پرسد «کابل چگونه نصب می‌شود؟» و مرحله چهارم می‌پرسد «آیا مشخصات فنی خود کابل با پروژه سازگار است؟» اگر کابل از هر مرحله عبور کند، انتخاب نهایی منطقی‌تر خواهد بود.

چک‌لیست خرید کابل افشان ۲×۱.۵

پیش از خرید، مشخصات زیر را بررسی کنید:

• تعداد رشته: دو رشته
• سطح مقطع: ۱.۵ میلی‌متر مربع برای هر رشته
• جنس هادی: ترجیحاً مشخص و مطابق استاندارد اعلام‌شده
• کلاس هادی: در کابل‌های افشان رایج، کلاس ۵ یکی از ساختارهای متداول است
• ولتاژ نامی: مطابق مشخصات همان محصول
• نوع عایق و روکش: بررسی شود
• استاندارد: مانند ISIRI 607 یا استاندارد مرتبط با ساختار کابل
• طول مسیر: حتماً قبل از انتخاب مشخص شود
• جریان مصرفی: بر اساس بار واقعی محاسبه شود
• روش نصب: داخل لوله، داکت، فضای آزاد یا شرایط دیگر
• دمای محیط: در صورت بالا بودن دما، ضرایب اصلاحی بررسی شوند
• تجمع کابل‌ها: تعداد کابل‌های مجاور در مسیر مشخص شود
• افت ولتاژ: برای مسیرهای طولانی بررسی شود
• شرایط محیطی خاص: رطوبت، مواد شیمیایی، تابش، ضربه یا نیازهای ویژه بررسی شود

جمع‌بندی

کابل افشان ۲×۱.۵ یک محصول پرکاربرد است، اما پرکاربرد بودن به معنی مناسب بودن برای هر مدار و هر مصرف‌کننده نیست. سطح مقطع ۱.۵ میلی‌متر مربع تنها یکی از پارامترهای انتخاب کابل است و برای تصمیم درست باید جریان طراحی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع کابل‌ها و مشخصات فنی خود محصول را هم در نظر گرفت. استانداردهای مرتبط با طراحی تأسیسات نیز ظرفیت جریان را وابسته به شرایط نصب و عوامل اصلاحی می‌دانند، بنابراین استفاده از یک عدد ثابت برای تمام پروژه‌ها رویکرد دقیقی نیست.

اگر مسیر کوتاه، بار متناسب و شرایط نصب مناسب باشد، کابل ۲×۱.۵ می‌تواند گزینه‌ای کاربردی باشد. اما با افزایش بار، طول مسیر یا دشوارتر شدن شرایط حرارتی، باید دوباره انتخاب را بررسی کرد و در صورت نیاز سراغ سطح مقطع یا ساختار کابل دیگری رفت. در نهایت، بهترین کابل لزوماً ضخیم‌ترین یا ارزان‌ترین کابل نیست؛ بهترین انتخاب کابلی است که با نیاز واقعی مدار، شرایط نصب و الزامات فنی پروژه هماهنگ باشد.

سوالات متداول درباره کابل افشان ۲×۱.۵

آیا کابل افشان ۲×۱.۵ فقط برای روشنایی استفاده می‌شود؟

خیر. این کابل می‌تواند در مدارهای روشنایی و برخی مصارف عمومی و اتصال مصرف‌کننده‌های متناسب با ظرفیت آن استفاده شود. اما نوع مصرف به‌تنهایی تعیین‌کننده نیست و باید جریان، طول مسیر و شرایط نصب نیز بررسی شود.

آیا می‌توان برای کابل ۲×۱.۵ یک جریان مجاز ثابت اعلام کرد؟

خیر. ظرفیت جریان به روش نصب، دمای محیط، تجمع کابل‌ها، نوع عایق و سایر شرایط بستگی دارد. به همین دلیل جداول جریان باید بر اساس شرایط واقعی نصب استفاده شوند.

آیا کابل ۲×۲.۵ همیشه بهتر از ۲×۱.۵ است؟

نه لزوماً. کابل ۲×۲.۵ سطح مقطع بیشتری دارد و در شرایط مشابه معمولاً ظرفیت جریان بیشتری ارائه می‌کند، اما ممکن است برای یک مدار سبک ضرورتی نداشته باشد. انتخاب باید بر اساس محاسبات پروژه انجام شود.

طول کابل چه زمانی اهمیت بیشتری پیدا می‌کند؟

هرچه مسیر طولانی‌تر و جریان مصرفی بیشتر باشد، اهمیت افت ولتاژ بیشتر می‌شود. در مسیرهای طولانی، انتخاب سطح مقطع بدون بررسی افت ولتاژ می‌تواند باعث انتخاب نامناسب کابل شود.

هنگام خرید کابل افشان ۲×۱.۵ مهم‌ترین مشخصات چیست؟

تعداد و سطح مقطع رشته‌ها، جنس و کلاس هادی، ولتاژ نامی، نوع عایق و روکش، استاندارد محصول، طول موردنیاز و شرایط نصب از مهم‌ترین موارد هستند. اگر پروژه شرایط ویژه‌ای دارد، ویژگی‌های حفاظتی و محیطی کابل نیز باید بررسی شوند.
