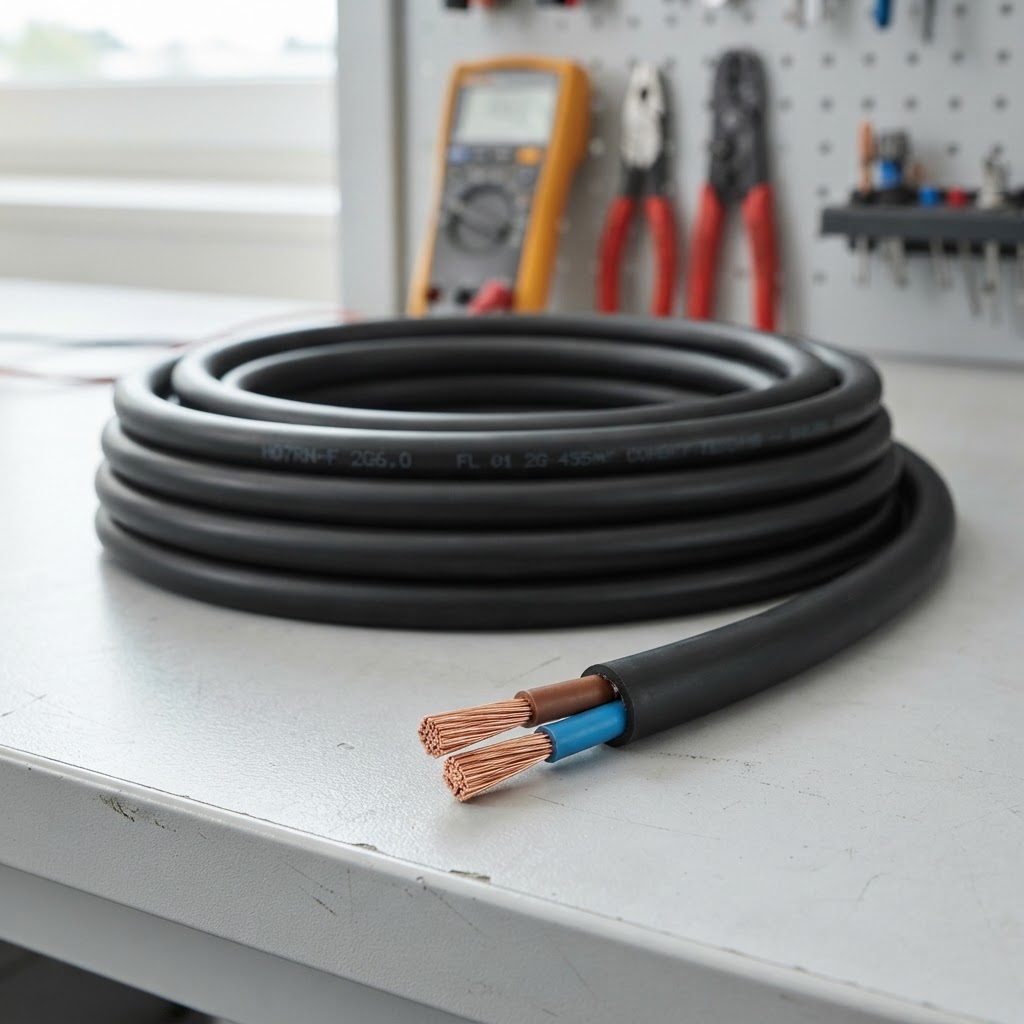

کابل افشان ۲ در ۶ یکی از گزینه‌هایی است که هنگام سیم‌کشی تجهیزات برقی، تأمین برق دستگاه‌های پرمصرف و اجرای برخی پروژه‌های ساختمانی و صنعتی مورد توجه قرار می‌گیرد. اما آیا این کابل برای هر وسیله‌ای که توان بالایی دارد مناسب است؟ آیا می‌توان با انتخاب سطح مقطع ۶ میلی‌متر مربع، خیال خود را از بابت داغ شدن سیم و افت ولتاژ راحت کرد؟ پاسخ این پرسش‌ها فقط به ضخامت هادی بستگی ندارد؛ طول مسیر، جنس هادی، روش نصب، دمای محیط، نوع عایق و جریان مصرفی هم در تصمیم‌گیری نقش دارند.
اگر قصد خرید کابل افشان ۲×۶ را دارید، بهتر است پیش از انتخاب، کاربردهای واقعی، محدودیت‌های فنی و نکات ایمنی آن را بشناسید. در این راهنما، ویژگی‌های این کابل، شرایط استفاده در تجهیزات برقی، روش محاسبه افت ولتاژ و عوامل مؤثر بر گرم شدن آن را بررسی می‌کنیم تا انتخاب شما بر اساس اطلاعات فنی باشد، نه صرفاً ظاهر کابل یا توصیه‌های عمومی فروشندگان.
کابل افشان ۲ در ۶ چیست و چه ساختاری دارد؟
کابل افشان ۲ در ۶، کابلی با دو رشته هادی است که سطح مقطع اسمی هر رشته آن ۶ میلی‌متر مربع در نظر گرفته می‌شود. عبارت «۲ در ۶» به این معنا نیست که مجموع سطح مقطع دو رشته یک هادی ۱۲ میلی‌متر مربعی ایجاد می‌کند؛ هر رشته مسیر مستقل خود را دارد و وظیفه الکتریکی آن به نوع مدار و نحوه اتصال بستگی دارد. در یک مدار تک‌فاز معمولی، ممکن است دو رشته برای فاز و نول استفاده شوند، اما در برخی کاربردها آرایش مدار متفاوت است و نباید بدون بررسی نقشه و الزامات ایمنی، نقش رشته‌ها را فرض کرد.
ویژگی اصلی کابل افشان، استفاده از تعداد زیادی سیم مسی نازک در ساختار هر هادی است. این ساختار باعث می‌شود کابل در مقایسه با کابل دارای هادی تک‌سیم، انعطاف‌پذیری بیشتری داشته باشد و برای برخی اتصالات و تجهیزاتی که به جابه‌جایی یا خم‌شدن نیاز دارند، گزینه مناسبی باشد.
البته افشان بودن به معنای مقاوم بودن کابل در برابر هر نوع فشار، کشش یا حرکت مداوم نیست. اگر کابل برای دستگاهی استفاده شود که مرتب جابه‌جا می‌شود، باید علاوه بر سطح مقطع، نوع عایق و روکش، شعاع خمش مجاز و مناسب بودن محصول برای حرکت مکرر نیز بررسی شود. کابلی که برای نصب ثابت طراحی شده است، لزوماً برای استفاده در محیطی با پیچش و خمش مداوم مناسب نیست.
تفاوت کابل افشان با کابل مفتولی
در کابل مفتولی، هادی معمولاً از یک سیم یکپارچه تشکیل شده است؛ اما هادی افشان از رشته‌های نازک مسی ساخته می‌شود. همین تفاوت ساختاری باعث می‌شود کابل افشان در بسیاری از کاربردها راحت‌تر خم شود و نصب آن در مسیرهای دارای تغییر جهت ساده‌تر باشد.
بااین‌حال، انتخاب میان کابل افشان و مفتولی صرفاً به انعطاف‌پذیری محدود نمی‌شود. نوع ترمینال، روش اتصال، شرایط نصب، استاندارد محصول و دستورالعمل سازنده تجهیزات نیز اهمیت دارند. برای مثال، هادی افشان باید در ترمینالی نصب شود که برای این نوع هادی مناسب باشد. استفاده از سرسیم مناسب، در صورت نیاز و مطابق دستورالعمل سازنده، می‌تواند به ایجاد اتصال مطمئن کمک کند. بستن رشته‌های پراکنده زیر پیچ ترمینال، بدون رعایت روش صحیح اتصال، ممکن است باعث ایجاد تماس ناقص و افزایش مقاومت اتصال شود.
مشخصات فنی و ویژگی‌های کابل افشان ۶×۲
هنگام خرید کابل افشان ۲ در ۶، فقط به عبارت درج‌شده روی حلقه توجه نکنید. جنس هادی، سطح مقطع واقعی، نوع عایق، جنس روکش، ولتاژ نامی، استاندارد تولید و مشخصات سازنده باید با کاربرد موردنظر مطابقت داشته باشند.
برای نمونه، یک محصول عرضه‌شده با عنوان کابل افشان مسی رسا ۲×۶، دارای دو رشته مسی، هادی افشان، روکش PVC و ولتاژ نامی اعلام‌شده ۰٫۶/۱ کیلوولت معرفی شده است. این اطلاعات مربوط به همان محصول است و نباید آن را بدون بررسی به همه کابل‌های ۲×۶ تعمیم داد.
مشخصه مفهوم و اهمیت
| تعداد رشته‌ها | دو رشته هادی مستقل |
| سطح مقطع اسمی | ۶ میلی‌متر مربع برای هر رشته |
| جنس هادی | باید از مشخصات معتبر محصول بررسی شود؛ نمونه موردبحث دارای هادی مسی است |
| نوع هادی | افشان، با قابلیت انعطاف بیشتر از هادی تک‌سیم |
| عایق و روکش | باید با ولتاژ، شرایط نصب و محیط کار سازگار باشند |
| ولتاژ نامی | باید از روی مشخصات همان مدل بررسی شود |
| طول حلقه | در محصول موردنظر، حلقه ۱۰۰ متری معرفی شده است |
یک نکته مهم درباره سطح مقطع کابل این است که قطر ظاهری رشته‌ها یا ضخامت کلی کابل، به‌تنهایی معیار قابل اعتمادی برای تشخیص کیفیت نیست. ضخامت روکش می‌تواند ظاهر کابل را بزرگ‌تر نشان دهد، بدون آنکه سطح مقطع مس داخل آن افزایش یافته باشد. در مقابل، کیفیت هادی، مقاومت الکتریکی، ساختار عایق و انطباق با استانداردهای مرتبط، اطلاعات مهم‌تری برای ارزیابی فنی ارائه می‌کنند.
کابل افشان ۲ در ۶ برای چه وسایلی مناسب است؟
کابل افشان ۲×۶ ممکن است در برخی مدارهای تک‌فاز، تجهیزات برقی، تابلوهای مرتبط و مسیرهای تغذیه دستگاه‌ها استفاده شود؛ اما هیچ فهرست ثابتی از وسایل وجود ندارد که بتوان گفت این کابل برای همه مدل‌های آن‌ها مناسب است. علت ساده است: دو دستگاه با ظاهر مشابه ممکن است توان مصرفی، جریان راه‌اندازی و الزامات اتصال متفاوتی داشته باشند. ازاین‌رو، انتخاب کابل باید از روی مشخصات فنی دستگاه و شرایط نصب انجام شود.
استفاده در برخی تجهیزات برقی پرمصرف
در بعضی تجهیزات تک‌فاز، از جمله برخی پمپ‌ها، دستگاه‌های کارگاهی، تجهیزات گرمایشی یا ماشین‌آلات کوچک، ممکن است کابل دو رشته با سطح مقطع ۶ میلی‌متر مربع در بخشی از مدار کاربرد داشته باشد. بااین‌حال، صرف قرار گرفتن یک وسیله در گروه تجهیزات پرمصرف، دلیل کافی برای انتخاب این کابل نیست. جریان واقعی دستگاه، مدت کارکرد، جریان لحظه‌ای هنگام راه‌اندازی، طول کابل و روش نصب باید بررسی شوند.
برای مثال، یک پمپ آب ممکن است در لحظه روشن‌شدن جریان بیشتری از جریان عادی خود بکشد. اگر کابل طولانی باشد یا در محیط گرم و محصور نصب شود، شرایط حرارتی و افت ولتاژ نیز می‌توانند اهمیت بیشتری پیدا کنند. در چنین وضعیتی، انتخاب کابل فقط با توجه به توان درج‌شده روی موتور ممکن است نتیجه دقیقی نداشته باشد.
کاربرد در برخی پروژه‌های ساختمانی
در پروژه‌های ساختمانی، کابل افشان ممکن است برای برخی اتصالات انعطاف‌پذیر یا مسیرهای مشخص تغذیه تجهیزات به کار رود، مشروط بر اینکه نوع کابل برای روش نصب انتخاب‌شده مجاز باشد. استفاده از کابل افشان به‌جای کابل مناسب سیم‌کشی ثابت، بدون بررسی استاندارد و شرایط نصب، تصمیم درستی نیست. همچنین، کابل دو رشته به‌تنهایی نباید جایگزین مدار دارای هادی حفاظتی زمین شود، اگر تجهیزات و مقررات مربوط به آن به اتصال زمین نیاز داشته باشند.
کاربرد در کارگاه‌ها و محیط‌های صنعتی
در کارگاه‌ها، گاهی کابل افشان به دلیل انعطاف‌پذیری برای اتصال برخی تجهیزات انتخاب می‌شود. اما محیط صنعتی می‌تواند با خطرهایی مانند سایش، برخورد اجسام، تماس با روغن یا مواد شیمیایی، دمای بالا و حرکت مکرر همراه باشد. روکش PVC معمولی برای همه این شرایط مناسب نیست و باید مقاومت محصول در برابر عوامل محیطی بررسی شود.
بنابراین، اگر قصد دارید از کابل افشان ۲ در ۶ برای یک دستگاه خاص استفاده کنید، ابتدا پلاک دستگاه، جریان نامی، نوع تغذیه، دستورالعمل سازنده و شرایط مسیر کابل را بررسی کنید. سپس با توجه به الزامات نصب، سطح مقطع و نوع کابل را انتخاب کنید.
جریان مجاز کابل افشان ۲ در ۶ چقدر است؟
یکی از پرتکرارترین پرسش‌های خریداران این است که کابل افشان ۶×۲ چند آمپر را تحمل می‌کند. پاسخ فنی این است که جریان مجاز کابل را نمی‌توان تنها از روی سطح مقطع ۶ میلی‌متر مربع تعیین کرد. جریان قابل‌تحمل به شرایط دفع حرارت، نوع عایق، دمای محیط، تعداد کابل‌های کنار هم، نحوه نصب و مشخصات دقیق محصول بستگی دارد.
کابلی که در فضای باز و با امکان مناسب دفع حرارت نصب شده است، ممکن است شرایط حرارتی متفاوتی از همان کابل در لوله بسته، کانال متراکم یا محیط گرم داشته باشد. وقتی گرمای تولیدشده در هادی به‌خوبی از کابل خارج نشود، دمای عایق بالا می‌رود و عمر مفید آن کاهش پیدا می‌کند. به همین دلیل، نمی‌توان یک عدد آمپراژ را بدون ذکر شرایط نصب برای همه کابل‌های ۲×۶ معتبر دانست.
برای انتخاب درست، باید جدول جریان مجاز سازنده یا استاندارد مربوط به همان کابل و روش نصب بررسی شود. سپس جریان طراحی مدار، دمای محیط، نحوه گروه‌بندی کابل‌ها و سایر ضرایب اصلاحی در محاسبه لحاظ شوند. همچنین، ظرفیت کلید حفاظتی باید با ظرفیت مجاز کابل و شرایط مدار هماهنگ باشد تا کابل در برابر اضافه‌بار به شکل مناسب حفاظت شود.
نکته دیگر این است که جریان راه‌اندازی دستگاه با جریان عادی آن یکسان نیست. موتورهای الکتریکی، از جمله برخی پمپ‌ها و کمپرسورها، ممکن است در لحظه راه‌اندازی جریان بیشتری بکشند. در چنین مواردی، بررسی مشخصات موتور و عملکرد تجهیزات حفاظتی ضروری است و انتخاب کابل باید با توجه به شرایط واقعی راه‌اندازی انجام شود.
افت ولتاژ کابل چیست و چرا اهمیت دارد؟
وقتی جریان الکتریکی از هادی عبور می‌کند، به دلیل مقاومت الکتریکی هادی مقداری ولتاژ در طول مسیر کاهش می‌یابد. به این پدیده افت ولتاژ کابل گفته می‌شود. افت ولتاژ در هر مدار تا حدی اجتناب‌ناپذیر است، اما اگر طول مسیر زیاد باشد یا جریان بالایی از کابل عبور کند، مقدار آن می‌تواند به سطحی برسد که بر عملکرد تجهیزات اثر بگذارد.
فرض کنید یک دستگاه برقی در فاصله زیادی از تابلو برق نصب شده است. حتی اگر سطح مقطع کابل برای جریان مصرفی مناسب به نظر برسد، افزایش طول مسیر می‌تواند مقاومت کل مسیر را بالا ببرد و افت ولتاژ بیشتری ایجاد کند. این موضوع برای موتورهای الکتریکی اهمیت ویژه‌ای دارد؛ زیرا ولتاژ نامناسب می‌تواند بر راه‌اندازی و عملکرد آن‌ها اثر بگذارد.
برای کاهش افت ولتاژ، باید طول مسیر، جریان مصرفی، جنس هادی و سطح مقطع کابل را هم‌زمان در نظر گرفت. افزایش سطح مقطع معمولاً مقاومت هادی را کاهش می‌دهد، اما انتخاب نهایی باید با الزامات جریان مجاز، حفاظت مدار و روش نصب نیز سازگار باشد.
روش محاسبه افت ولتاژ کابل ۲ در ۶
برای یک مدار تک‌فاز با جریان متناوب، در یک محاسبه ساده می‌توان افت ولتاژ مقاومتی را با استفاده از رابطه زیر برآورد کرد:
\[ \Delta V \approx I \times \frac{2L \times R}{1000} \]
در این رابطه:
- \(\Delta V\) افت ولتاژ بر حسب ولت است.
- \(I\) جریان مدار بر حسب آمپر است.
- \(L\) طول یک‌طرفه مسیر کابل بر حسب متر است.
- \(R\) مقاومت هر رشته هادی بر حسب اهم بر کیلومتر است.
- ضریب ۲ برای در نظر گرفتن مسیر رفت‌وبرگشت جریان در مدار تک‌فاز به کار می‌رود.
این رابطه یک تقریب مقاومتی است. در محاسبات دقیق‌تر، دمای هادی، راکتانس کابل، ضریب توان و شرایط واقعی مدار نیز ممکن است لازم باشند. همچنین، طولی که در فرمول استفاده می‌شود طول یک‌طرفه مسیر است، نه مجموع طول رفت‌وبرگشت.
برای نمونه محاسباتی، برای هادی مسی افشان کلاس ۵ با سطح مقطع ۶ میلی‌متر مربع، حداکثر مقاومت هادی ساده در دمای ۲۰ درجه سانتی‌گراد حدود ۳٫۳۰ اهم بر کیلومتر در نظر گرفته می‌شود. این مقدار یک مرجع محاسباتی برای هادی منطبق با همان مشخصات است و جایگزین بررسی اطلاعات فنی کابل خریداری‌شده نیست.
مثال محاسبه افت ولتاژ در مسیر ۳۰ متری
فرض کنیم یک کابل مسی ۲×۶ در یک مدار تک‌فاز با ولتاژ ۲۳۰ ولت استفاده شده است. طول یک‌طرفه مسیر ۳۰ متر و جریان مصرفی ۱۶ آمپر در نظر گرفته می‌شود. با استفاده از مقاومت مرجع ۳٫۳۰ اهم بر کیلومتر برای هر رشته، افت ولتاژ تقریبی به این صورت محاسبه می‌شود:
\[ \Delta V \approx 16 \times \frac{2 \times 30 \times 3.30}{1000} \]
\[ \Delta V \approx 3.17 \text{ V} \]
درصد افت ولتاژ نیز از تقسیم افت ولتاژ بر ولتاژ تغذیه و ضرب در ۱۰۰ به دست می‌آید:
\[ \%\Delta V \approx \frac{3.17}{230}\times100 \]
\[ \%\Delta V \approx 1.38\% \]
این نتیجه یک برآورد نظری بر اساس مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد است. در زمان عبور جریان، دمای هادی معمولاً افزایش پیدا می‌کند و مقاومت آن نیز تغییر می‌کند؛ بنابراین افت ولتاژ واقعی ممکن است بیشتر باشد. برای تصمیم‌گیری نهایی باید شرایط نصب و الزامات مدار بررسی شوند.
طول یک‌طرفه مسیر جریان فرضی افت ولتاژ تقریبی در ۲۰ درجه درصد افت در ۲۳۰ ولت
| ۱۰ متر | ۱۶ آمپر | ۱٫۰۶ ولت | ۰٫۴۶٪ |
| ۲۰ متر | ۱۶ آمپر | ۲٫۱۱ ولت | ۰٫۹۲٪ |
| ۳۰ متر | ۱۶ آمپر | ۳٫۱۷ ولت | ۱٫۳۸٪ |
| ۵۰ متر | ۱۶ آمپر | ۵٫۲۸ ولت | ۲٫۳۰٪ |
اعداد جدول تقریبی هستند و صرفاً اثر طول مسیر را در شرایط فرضی نشان می‌دهند. این جدول تأیید نمی‌کند که کابل در همه این طول‌ها و جریان‌ها از نظر حرارتی مجاز است. پیش از انتخاب باید جریان مجاز کابل و شرایط نصب جداگانه بررسی شوند.
چه عواملی باعث داغ شدن کابل افشان می‌شوند؟
گرم شدن کابل هنگام عبور جریان تا حدی طبیعی است؛ زیرا هادی مقاومت الکتریکی دارد. مشکل زمانی آغاز می‌شود که دمای کابل از محدوده مجاز طراحی فراتر برود یا عایق و اتصالات در معرض حرارت غیرعادی قرار بگیرند. داغ شدن بیش از حد می‌تواند به فرسودگی عایق، افت کیفیت اتصال و در شرایط نامناسب، خطر آتش‌سوزی منجر شود.
انتخاب سطح مقطع نامناسب
اگر جریان عبوری از ظرفیت مجاز کابل بیشتر باشد، گرمای تولیدشده در هادی افزایش می‌یابد. بنابراین، انتخاب کابل فقط بر اساس نام دستگاه یا ظاهر آن کافی نیست. جریان طراحی و شرایط نصب باید با جدول‌های معتبر جریان مجاز مطابقت داده شوند.
طول زیاد مسیر و افت ولتاژ
با افزایش طول کابل، مقاومت کل مسیر نیز بیشتر می‌شود. این موضوع افت ولتاژ را افزایش می‌دهد و می‌تواند در برخی شرایط بر عملکرد دستگاه اثر بگذارد. البته افت ولتاژ و داغ شدن دو مفهوم متفاوت هستند؛ نباید تنها از روی یکی، وضعیت دیگری را نتیجه گرفت.
اتصال نامناسب در ترمینال
گاهی مشکل اصلی از خود کابل نیست، بلکه به محل اتصال مربوط می‌شود. شل بودن پیچ ترمینال، تماس ناقص رشته‌ها، انتخاب نامناسب سرسیم یا ناسازگاری کابل با ترمینال می‌تواند مقاومت موضعی ایجاد کند. این مقاومت در یک نقطه کوچک گرما تولید می‌کند و ممکن است باعث تغییر رنگ، آسیب عایق یا داغ شدن غیرعادی محل اتصال شود.
نصب در محیط گرم یا محصور
کابلی که در محیط گرم، لوله متراکم یا کنار منابع حرارتی نصب می‌شود، ممکن است توانایی کمتری برای دفع گرما داشته باشد. اگر چند کابل در کنار هم قرار بگیرند، گرمای یکدیگر نیز می‌تواند بر شرایط حرارتی اثر بگذارد. در این وضعیت، استفاده از ظرفیت جریان درج‌شده برای شرایط نصب متفاوت، تصمیم ایمنی محسوب نمی‌شود.
کیفیت نامناسب هادی یا کابل
مقاومت الکتریکی هادی، کیفیت ساخت و انطباق سطح مقطع واقعی با مشخصات اعلام‌شده بر عملکرد کابل اثر می‌گذارند. برای ارزیابی کیفیت، بهتر است مشخصات فنی، استاندارد محصول و اطلاعات سازنده بررسی شوند. ظاهر ضخیم‌تر کابل یا قیمت بالاتر به‌تنهایی کیفیت و ایمنی آن را ثابت نمی‌کند.
اگر کابل یا محل اتصال آن به شکل غیرعادی داغ شده است، نباید با لمس کردن، ادامه کار یا تعویض خودسرانه فیوز مشکل را نادیده گرفت. مدار باید به روش ایمن از برق جدا شود و فرد متخصص، علت را بررسی کند. افزایش ظرفیت کلید حفاظتی بدون محاسبه و ارزیابی فنی می‌تواند خطر اضافه‌بار را بیشتر کند.
مقایسه کابل افشان ۲ در ۶ با کابل ۲ در ۴
یکی از تصمیم‌های مهم هنگام خرید کابل، انتخاب میان سطح مقطع ۴ و ۶ میلی‌متر مربع است. هر دو گزینه می‌توانند در مدارهای مختلف کاربرد داشته باشند، اما عملکرد آن‌ها در شرایط یکسان یکسان نیست. سطح مقطع بزرگ‌تر معمولاً مقاومت الکتریکی کمتری دارد و در صورت یکسان بودن جنس هادی و طول مسیر، افت ولتاژ و تلفات مقاومتی کمتری ایجاد می‌کند. در مقابل، کابل با سطح مقطع بیشتر ممکن است هزینه بالاتری داشته باشد و به فضای بیشتری برای عبور یا اتصال نیاز پیدا کند.
معیار مقایسه کابل افشان ۲×۴ کابل افشان ۲×۶
| سطح مقطع هر رشته | ۴ میلی‌متر مربع | ۶ میلی‌متر مربع |
| مقاومت هادی با جنس و شرایط یکسان | بیشتر | کمتر |
| افت ولتاژ در طول و جریان یکسان | معمولاً بیشتر | معمولاً کمتر |
| فضای موردنیاز برای نصب | معمولاً کمتر | معمولاً بیشتر |
| هزینه خرید | معمولاً کمتر | معمولاً بیشتر |
| انتخاب نهایی | وابسته به جریان و شرایط نصب | وابسته به جریان و شرایط نصب |
برای درک بهتر تفاوت، مقاومت هادی مسی افشان کلاس ۵ با سطح مقطع ۴ میلی‌متر مربع حدود ۴٫۹۵ اهم بر کیلومتر و مقاومت هادی ۶ میلی‌متر مربع حدود ۳٫۳۰ اهم بر کیلومتر است. این مقادیر در دمای ۲۰ درجه سانتی‌گراد برای هادی‌های منطبق با مشخصات مربوط در نظر گرفته می‌شوند.
این تفاوت نشان می‌دهد که کابل ۶ میلی‌متر مربع در شرایط یکسان مقاومت کمتری دارد؛ اما به این معنا نیست که همیشه باید کابل بزرگ‌تر را انتخاب کرد. برای یک مدار کوتاه با جریان پایین، سطح مقطع کوچک‌تر ممکن است با الزامات فنی سازگار باشد. در مدار طولانی‌تر یا دارای جریان بالاتر، کابل ۶ میلی‌متر مربع ممکن است گزینه مناسب‌تری باشد، مشروط بر اینکه محاسبات جریان مجاز و سایر شرایط نصب نیز آن را تأیید کنند.
نکات مهم خرید کابل افشان ۶×۲
هنگام خرید کابل افشان ۲ در ۶، قیمت تنها یکی از معیارهای تصمیم‌گیری است. کابل قرار است جریان الکتریکی را در شرایط مشخص منتقل کند و کیفیت ساخت آن بر ایمنی و عملکرد مدار اثر می‌گذارد. بهتر است پیش از سفارش، کاربرد کابل، طول مسیر و شرایط نصب را مشخص کنید تا بتوانید محصول مناسب‌تری انتخاب کنید.
جنس هادی و مشخصات واقعی محصول را بررسی کنید. اگر به کابل مسی نیاز دارید، باید جنس هادی در اطلاعات فنی محصول به‌وضوح ذکر شده باشد. همچنین، سطح مقطع اسمی، مقاومت الکتریکی هادی و انطباق با استاندارد مرتبط اهمیت دارند. انتخاب کابل صرفاً با توجه به قطر بیرونی آن می‌تواند گمراه‌کننده باشد، زیرا ضخامت عایق و روکش نیز بر قطر کلی کابل اثر می‌گذارند.
نوع عایق و روکش نیز باید با شرایط محیط سازگار باشد. اگر کابل در معرض رطوبت، نور خورشید، روغن، سایش یا مواد شیمیایی قرار می‌گیرد، لازم است مقاومت محصول در برابر این عوامل بررسی شود. نمی‌توان فرض کرد هر کابل دارای روکش PVC برای تمام محیط‌ها و روش‌های نصب مناسب است.
ولتاژ نامی و استاندارد محصول را از اطلاعات سازنده بررسی کنید. عنوان «کابل افشان ۲×۶» به‌تنهایی برای تعیین ولتاژ مجاز، شرایط نصب یا قابلیت استفاده در یک مدار مشخص کافی نیست. مشخصات فنی محصول باید با ولتاژ شبکه و الزامات تجهیزات هماهنگ باشند.
اگر قصد خرید کابل افشان ۲×۶ رسا کابل را دارید، می‌توانید مشخصات و اطلاعات محصول را در صفحه کابل افشان ۲ در ۶ رسا کابل، حلقه ۱۰۰ متری در سینرژیکالا بررسی کنید و پیش از خرید، اطلاعات فنی موردنیاز برای کاربرد خود را با مشخصات همان محصول تطبیق دهید.
روش نصب و نگهداری ایمن کابل افشان
حتی کابل باکیفیت نیز در صورت نصب نادرست نمی‌تواند ایمنی مدار را تضمین کند. هنگام نصب باید به شعاع خمش مجاز، روش عبور از لوله یا کانال، حفاظت مکانیکی، نحوه اتصال به ترمینال و شرایط محیطی توجه شود. خم کردن بیش از حد کابل یا وارد کردن کشش غیرمجاز به آن می‌تواند به هادی، عایق یا ساختار داخلی آسیب برساند.
در محل اتصال، باید از ترمینال سازگار با نوع و سطح مقطع هادی استفاده شود. اگر سازنده ترمینال استفاده از سرسیم را توصیه کرده است، سرسیم مناسب باید با ابزار صحیح نصب شود. همچنین، رشته‌های مسی نباید هنگام آماده‌سازی کابل بریده یا پراکنده شوند؛ زیرا کاهش سطح مؤثر هادی یا تماس ناقص می‌تواند مشکلات الکتریکی و حرارتی ایجاد کند.
در زمان بهره‌برداری، بررسی دوره‌ای وضعیت کابل و اتصالات در محیط‌های صنعتی اهمیت دارد. تغییر رنگ عایق، ترک‌خوردگی، له‌شدگی، آسیب روکش، بوی غیرعادی یا داغ شدن محل اتصال از نشانه‌هایی هستند که باید جدی گرفته شوند. با مشاهده چنین علائمی، مدار باید با رعایت اصول ایمنی بررسی شود و تعمیرات به فرد متخصص سپرده شود.
همچنین، کابل را نباید بدون توجه به نوع طراحی آن در معرض حرکت مداوم، فشار مکانیکی یا شرایط محیطی پیش‌بینی‌نشده قرار داد. اگر دستگاه به کابل متحرک نیاز دارد، باید محصولی انتخاب شود که برای این نوع کاربرد طراحی شده باشد. در نهایت، حفاظت مناسب مدار در برابر اضافه‌بار و اتصال کوتاه باید مطابق محاسبات و الزامات فنی انجام شود.
جمع‌بندی
کابل افشان ۲ در ۶ می‌تواند در برخی مدارهای تک‌فاز، تجهیزات برقی و کاربردهای ساختمانی یا صنعتی مورد استفاده قرار گیرد؛ اما مناسب بودن آن برای یک دستگاه خاص به جریان مصرفی، طول مسیر، افت ولتاژ، شرایط نصب و مشخصات فنی کابل وابسته است. سطح مقطع ۶ میلی‌متر مربع به‌تنهایی تضمین نمی‌کند که کابل در هر شرایطی جریان موردنیاز را بدون داغ شدن تحمل خواهد کرد.
برای انتخاب ایمن، باید جریان مجاز کابل را بر اساس روش نصب و اطلاعات معتبر سازنده بررسی کنید. سپس افت ولتاژ مسیر را محاسبه کنید و مطمئن شوید که نوع عایق، روکش، ولتاژ نامی و تجهیزات حفاظتی با شرایط مدار سازگار هستند. اگر کابل در محیط گرم نصب می‌شود، طول مسیر زیاد است یا دستگاه جریان راه‌اندازی بالایی دارد، بررسی دقیق‌تر اهمیت بیشتری پیدا می‌کند.
در خرید کابل افشان ۲×۶، کیفیت هادی، انطباق با استاندارد، مشخصات فنی و تناسب محصول با کاربرد واقعی باید در اولویت قرار بگیرند. انتخاب آگاهانه می‌تواند به کاهش افت ولتاژ، مدیریت بهتر دمای کابل و افزایش قابلیت اطمینان تجهیزات برقی کمک کند.
پرسش‌های متداول
آیا کابل افشان ۲ در ۶ برای کولر گازی مناسب است؟
این موضوع به مدل کولر، جریان نامی، جریان راه‌اندازی، طول مسیر، نوع تغذیه و دستورالعمل سازنده بستگی دارد. برای انتخاب کابل باید مشخصات فنی دستگاه و شرایط نصب بررسی شوند؛ صرفاً از روی نام کابل نمی‌توان مناسب بودن آن را تأیید کرد.
کابل افشان ۲×۶ چند آمپر را تحمل می‌کند؟
جریان مجاز به روش نصب، دمای محیط، نوع عایق، شرایط دفع حرارت و گروه‌بندی کابل‌ها وابسته است. برای تعیین مقدار قابل‌استفاده باید به جدول جریان مجاز سازنده یا استاندارد مربوط به همان کابل مراجعه کرد.
آیا افزایش طول کابل ۲ در ۶ باعث داغ شدن آن می‌شود؟
افزایش طول مسیر مقاومت الکتریکی کل کابل را بالا می‌برد و افت ولتاژ و تلفات مقاومتی را افزایش می‌دهد. بااین‌حال، داغ شدن غیرعادی می‌تواند دلایل دیگری مانند اضافه‌بار، تهویه نامناسب یا اتصال ضعیف نیز داشته باشد.
تفاوت کابل افشان ۲ در ۴ با ۲ در ۶ چیست؟
سطح مقطع هر رشته در کابل ۲×۶ بیشتر است و در صورت یکسان بودن جنس هادی و شرایط، مقاومت الکتریکی کمتری دارد. انتخاب میان این دو باید بر اساس جریان مدار، طول مسیر، افت ولتاژ و شرایط نصب انجام شود.
چگونه از داغ شدن کابل افشان جلوگیری کنیم؟
انتخاب سطح مقطع مناسب، رعایت جریان مجاز، استفاده از اتصالات استاندارد، نصب صحیح و هماهنگی تجهیزات حفاظتی با ظرفیت کابل از اقدامات مهم هستند. اگر کابل یا محل اتصال آن غیرعادی داغ می‌شود، باید مدار به‌صورت ایمن بررسی شود و علت مشکل توسط فرد متخصص مشخص شود.
