تصور کنید وارد اتاقی می‌شوید، کلید چراغ را می‌زنید و همه‌چیز کاملاً عادی است. چراغ روشن می‌شود، نور اتاق پایدار است و هیچ نشانه‌ای از مشکل دیده نمی‌شود. اما پشت دیوار، داخل لوله برق یا جعبه تقسیم، ممکن است اتصالی نامناسب وجود داشته باشد که به‌تدریج داغ شود و خطر ایجاد کند.
این همان بخش پنهان سیم‌کشی ساختمان است: همیشه نمی‌توان از روی عملکرد عادی چراغ‌ها درباره ایمنی مدار قضاوت کرد.

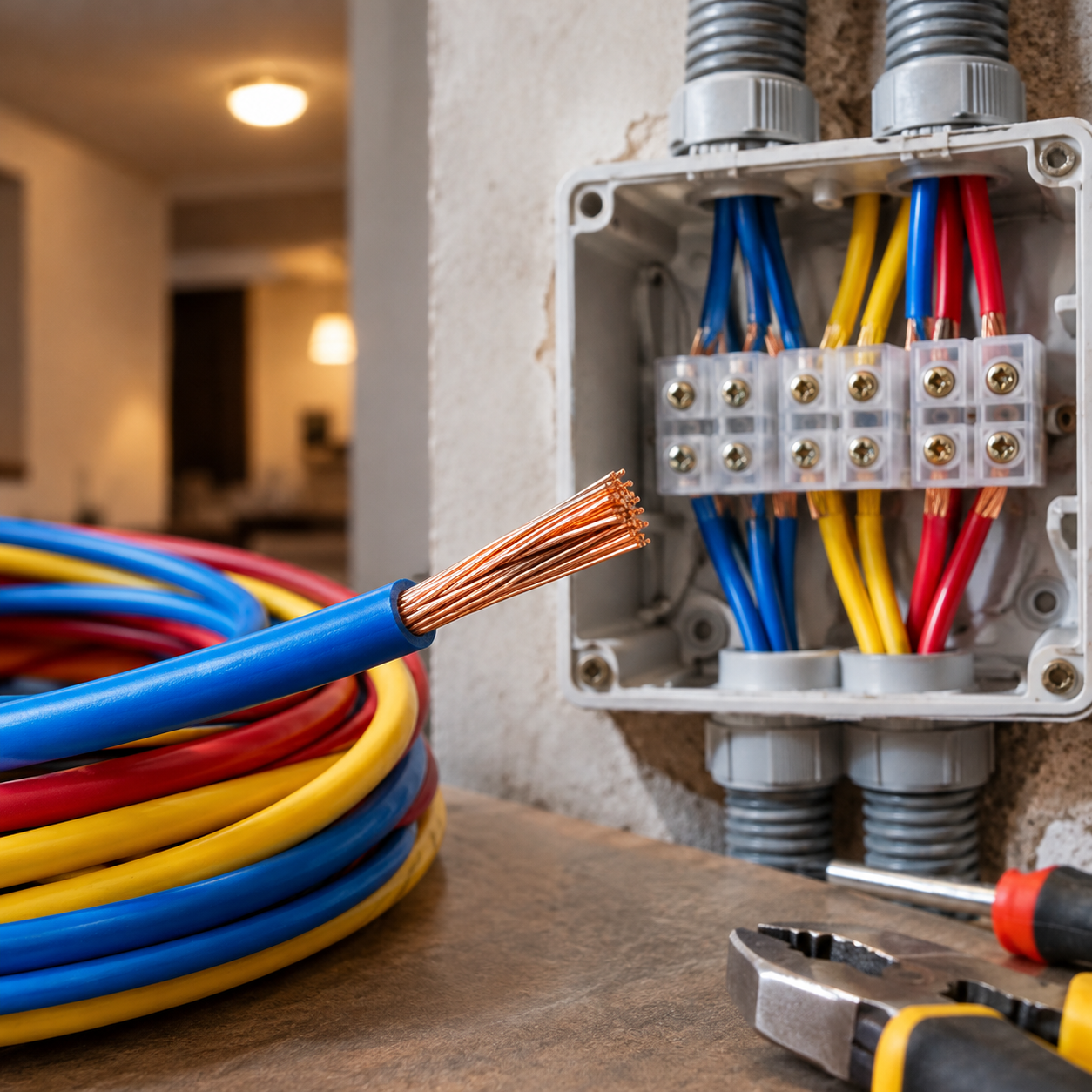

سیم افشان با سطح مقطع ۱.۵ میلی‌متر مربع یکی از سیم‌هایی است که در بسیاری از مدارهای روشنایی ساختمان کاربرد دارد. این سیم به دلیل ساختار چندرشته‌ای و انعطاف‌پذیری مناسب، می‌تواند در اجرای سیم‌کشی و عبور از مسیرهای مختلف مفید باشد. بااین‌حال، انتخاب نادرست سیم، اتصال غیراصولی، حفاظت الکتریکی نامناسب یا نصب در شرایط نامتناسب می‌تواند عملکرد ایمن مدار را به خطر بیندازد.
نکته مهم این است که خود سیم ۱.۵ ذاتاً خطرناک نیست. مسئله زمانی آغاز می‌شود که مشخصات سیم با شرایط واقعی مدار هماهنگ نباشد یا اجرای آن اصول فنی را رعایت نکند.
در این مقاله بررسی می‌کنیم سیم افشان ۱.۵ چه کاربردی دارد، چه عواملی ممکن است باعث داغ‌شدن آن شوند و هنگام انتخاب و اجرای سیم‌کشی روشنایی به چه نکاتی باید توجه کرد.
۱. سیم افشان ۱.۵ چیست و چرا در مدار روشنایی استفاده می‌شود؟
پیش از بررسی خطرات احتمالی، باید یک نکته فنی را روشن کنیم: وقتی از سیم افشان ۱.۵ صحبت می‌کنیم، منظور سیمی با سطح مقطع اسمی هادی برابر با ۱.۵ میلی‌متر مربع است. این عدد به قطر سیم اشاره نمی‌کند.
سیم افشان معمولاً از تعداد زیادی رشته نازک مسی تشکیل شده که در کنار یکدیگر هادی را می‌سازند. این ساختار در مقایسه با هادی تک‌رشته‌ای، انعطاف‌پذیری بیشتری فراهم می‌کند و در کاربردهایی که سیم باید خم شود یا در مسیرهای دارای پیچ‌وخم قرار بگیرد، می‌تواند مزیت داشته باشد.
در بسیاری از ساختمان‌ها، سیم با سطح مقطع ۱.۵ میلی‌متر مربع برای بخشی از مدارهای روشنایی به کار می‌رود. بااین‌حال، کاربرد دقیق آن باید با توجه به مقررات برق ساختمان، نوع مدار، جریان مورد انتظار و شرایط نصب تعیین شود.
چرا سطح مقطع سیم اهمیت دارد؟
هادی سیم باید بتواند جریان الکتریکی موردنیاز مدار را در شرایط نصب مشخص، بدون عبور از حدود مجاز حرارتی و الکتریکی، منتقل کند.
وقتی جریان از هادی عبور می‌کند، به دلیل مقاومت الکتریکی آن گرما تولید می‌شود. اگر شرایط به‌گونه‌ای باشد که تولید گرما از توان دفع آن بیشتر شود، دمای سیم بالا می‌رود.
به همین دلیل، انتخاب سطح مقطع مناسب فقط یک موضوع مربوط به قیمت یا سهولت نصب نیست؛ بلکه بخشی از طراحی ایمن مدار به شمار می‌رود.
در انتخاب سیم باید عواملی مانند جریان بار، طول مسیر، روش نصب، دمای محیط، تجمع چند سیم در یک مسیر، افت ولتاژ و نوع عایق در نظر گرفته شوند.
اشتباه رایج: تصور اینکه هر سیم ۱.۵ برای هر نوع مدار روشنایی مناسب است. سطح مقطع به‌تنهایی ایمنی مدار را تضمین نمی‌کند.
۲. پنج عامل خطرناک که می‌توانند سیم‌کشی روشنایی را به نقطه‌ضعف ساختمان تبدیل کنند
سیم‌کشی روشنایی ممکن است سال‌ها بدون مشکل کار کند، اما این سابقه به‌تنهایی تضمین نمی‌کند که همه اجزای مدار در شرایط ایمن قرار دارند. بعضی از مشکلات به‌تدریج ایجاد می‌شوند و تا زمان بروز نشانه‌های هشداردهنده آشکار نمی‌شوند.
عامل اول: انتخاب سیم نامتناسب با جریان مدار
یکی از مهم‌ترین اصول طراحی برق این است که ظرفیت مجاز عبور جریان سیم با بار مدار و وسیله حفاظتی هماهنگ باشد.
اگر جریان عبوری از سیم، با توجه به شرایط نصب، از ظرفیت مجاز آن بیشتر شود، دمای هادی و عایق می‌تواند افزایش پیدا کند. تکرار یا تداوم چنین وضعیتی ممکن است عمر عایق را کاهش دهد و در شرایط نامناسب، خطر اتصال کوتاه یا آتش‌سوزی ایجاد کند.
برای مثال، نمی‌توان تنها با مشاهده سطح مقطع یک سیم نتیجه گرفت که برای هر تعداد چراغ، هر طول مسیر یا هر شرایط نصب مناسب است. حتی دو سیم با سطح مقطع اسمی یکسان ممکن است به دلیل تفاوت در جنس هادی، نوع عایق، کیفیت ساخت و شرایط نصب، عملکرد یکسانی نداشته باشند.
راهکار چیست؟
- جریان مورد انتظار مدار باید به‌درستی محاسبه شود.
- ظرفیت مجاز سیم در روش نصب واقعی بررسی شود.
- افت ولتاژ در مسیرهای طولانی در نظر گرفته شود.
- انتخاب سیم و وسیله حفاظتی بر اساس مقررات و الزامات فنی انجام گیرد.
عامل دوم: اتصال شل در ترمینال یا جعبه تقسیم
گاهی مشکل از سطح مقطع سیم نیست؛ بلکه از محل اتصال آن آغاز می‌شود.
اتصال نامطمئن می‌تواند مقاومت موضعی ایجاد کند. وقتی جریان از چنین نقطه‌ای عبور می‌کند، گرما ممکن است در همان محل متمرکز شود. این وضعیت می‌تواند به تغییر رنگ، آسیب عایق، خرابی ترمینال یا در شرایط شدید، ایجاد جرقه منجر شود.
خطر این نوع ایراد آن است که بخش عمده سیم ممکن است سالم به نظر برسد، درحالی‌که نقطه اتصال وضعیت مناسبی ندارد.
عوامل احتمالی عبارت‌اند از:
- استفاده از ترمینال نامناسب برای نوع و سطح مقطع هادی؛
- نصب نادرست سیم در محل اتصال؛
- رعایت نکردن دستورالعمل سازنده ترمینال؛
- استفاده از تجهیزات بی‌کیفیت یا آسیب‌دیده؛
- شل‌شدن یا تخریب اتصال در طول زمان، بر اساس شرایط کار.
در سیم‌های افشان، اتصال باید با توجه به نوع ترمینال و دستورالعمل سازنده انجام شود. نباید فرض کرد هر ترمینالی برای هر هادی افشان مناسب است.
اگر بوی سوختگی، صدای غیرعادی، آثار سیاهی یا نشانه‌های داغ‌شدن در کلید و جعبه تقسیم دیده شود، بررسی باید توسط برق‌کار متخصص و پس از ایمن‌سازی مدار انجام شود.
عامل سوم: انتخاب نادرست فیوز یا کلید حفاظتی
فیوز یا کلید مینیاتوری یکی از اجزای مهم حفاظت مدار در برابر اضافه‌جریان است. اما نصب یک کلید حفاظتی به‌تنهایی به معنای ایمن‌بودن سیم‌کشی نیست.
وسیله حفاظتی باید با ظرفیت مجاز جریان سیم، شرایط نصب و مشخصات مدار هماهنگ باشد. اگر حفاظت به‌درستی انتخاب یا اجرا نشده باشد، ممکن است سیم در شرایط نامناسب داغ شود، بدون اینکه حفاظت در زمان موردنیاز عمل کند.
برای مثال، اگر کلید حفاظتی با ظرفیت نامتناسب انتخاب شود، ممکن است نتواند سیم را مطابق الزامات طراحی در برابر اضافه‌جریان محافظت کند. از سوی دیگر، انتخاب کلید با ظرفیت کمتر از نیاز واقعی مدار نیز می‌تواند باعث قطع‌های مکرر و اختلال در استفاده عادی شود.
نکته مهم این است که افزایش آمپراژ کلید مینیاتوری برای جلوگیری از قطع‌شدن مکرر، بدون بررسی علت مشکل، اقدامی خطرناک است.
قطع مکرر کلید ممکن است ناشی از اضافه‌بار، اتصال کوتاه یا نقص یکی از تجهیزات باشد. علت باید مشخص شود و سپس راهکار مناسب با رعایت ضوابط فنی انتخاب شود.
عامل چهارم: استفاده از سیم بی‌کیفیت یا دارای مشخصات نامنطبق
ظاهر یک سیم برق نمی‌تواند به‌تنهایی کیفیت آن را مشخص کند. سیم ممکن است روکش ظاهراً مناسبی داشته باشد، اما مشخصات هادی یا عایق آن با اطلاعات درج‌شده روی محصول مطابقت نداشته باشد.
در سیم افشان، کیفیت هادی مسی، سطح مقطع واقعی، کیفیت عایق و انطباق محصول با استاندارد مربوط اهمیت دارد.
اگر مقاومت هادی بیشتر از مقدار مورد انتظار باشد، تلفات و گرمای تولیدشده در شرایط یکسان می‌تواند افزایش پیدا کند. عایق نامناسب نیز ممکن است در برابر شرایط حرارتی یا مکانیکی محیط نصب، دوام کافی نداشته باشد.
هنگام خرید سیم افشان ۱.۵ به این موارد توجه کنید:
- مشخصات فنی و سطح مقطع اسمی محصول؛
- جنس هادی و انطباق آن با مشخصات اعلام‌شده؛
- کیفیت و سلامت عایق؛
- اطلاعات سازنده و قابلیت پیگیری محصول؛
- استانداردها و گواهی‌های معتبر مرتبط با همان محصول؛
- تناسب سیم با کاربرد و شرایط نصب موردنظر.
خرید سیم صرفاً بر اساس پایین‌ترین قیمت می‌تواند هزینه اولیه را کاهش دهد، اما اگر محصول با مشخصات موردنیاز مطابقت نداشته باشد، این صرفه‌جویی ممکن است با افزایش ریسک خرابی و هزینه تعویض همراه شود.
عامل پنجم: اجرای غیراصولی سیم‌کشی
حتی سیمی با کیفیت مناسب و سطح مقطع درست نیز در صورت نصب نادرست می‌تواند عملکرد نامطمئنی داشته باشد.
عبور سیم از مسیر نامناسب، آسیب‌دیدن عایق هنگام نصب، رعایت‌نکردن الزامات لوله‌گذاری، تراکم بیش از حد هادی‌ها و ایجاد اتصالات نامطمئن از جمله مواردی هستند که باید کنترل شوند.
همچنین قرارگرفتن چند سیم حامل جریان در یک مسیر می‌تواند شرایط دفع حرارت را تغییر دهد. به همین دلیل، ظرفیت مجاز جریان سیم باید با توجه به روش نصب واقعی ارزیابی شود، نه فقط بر اساس یک جدول عمومی و بدون توجه به شرایط محیط.
در سیم‌کشی ساختمان، رعایت مقررات مربوط به مسیرگذاری، حفاظت مکانیکی، اتصالات، اتصال زمین و انتخاب تجهیزات حفاظتی اهمیت دارد.
اگر سیم‌کشی قدیمی است یا نشانه‌هایی از آسیب دارد، تعویض یک سیم بدون بررسی وضعیت کلی مدار لزوماً همه مشکلات را برطرف نمی‌کند.
۳. آیا سیم افشان ۱.۵ همیشه برای روشنایی مناسب است؟
پاسخ کوتاه این است: خیر، نمی‌توان بدون بررسی شرایط مدار چنین حکمی صادر کرد.
سیم با سطح مقطع ۱.۵ میلی‌متر مربع در بسیاری از مدارهای روشنایی کاربرد دارد، اما مناسب‌بودن آن به مجموعه‌ای از عوامل بستگی دارد.
عامل چرا مهم است؟
| جریان مصرفی مدار | تعیین می‌کند هادی چه مقدار جریان باید منتقل کند. |
| طول مسیر سیم | بر افت ولتاژ و مقاومت کل مسیر اثر می‌گذارد. |
| روش نصب | شرایط دفع حرارت سیم را تغییر می‌دهد. |
| دمای محیط | دمای بالاتر می‌تواند ظرفیت مجاز جریان را کاهش دهد. |
| تعداد سیم‌ها در مسیر | تجمع سیم‌ها ممکن است دفع گرما را محدود کند. |
| نوع عایق | محدوده دمایی و شرایط مجاز استفاده را مشخص می‌کند. |
| وسیله حفاظتی | باید با ظرفیت مجاز سیم و الزامات طراحی هماهنگ باشد. |
برای نمونه، یک مدار روشنایی با بار محدود و شرایط نصب مناسب ممکن است با سیم ۱.۵ به‌درستی طراحی شود. اما اگر طول مسیر زیاد باشد، دمای محیط بالا برود یا چندین سیم حامل جریان در فضای محدودی قرار بگیرند، محاسبات و بررسی‌های بیشتری لازم است.
همچنین توان مصرفی چراغ‌ها تنها معیار انتخاب سیم نیست. شرایط نصب، حفاظت مدار و الزامات مقرراتی نیز باید بررسی شوند.
نتیجه: سطح مقطع مناسب باید بر اساس محاسبات و ضوابط معتبر تعیین شود؛ نه صرفاً بر اساس عرف بازار یا تجربه یک پروژه دیگر.
۴. تفاوت سیم افشان ۱.۵ و ۲.۵ چیست؟ آیا سیم ضخیم‌تر همیشه ایمن‌تر است؟
سیم با سطح مقطع ۲.۵ میلی‌متر مربع نسبت به سیم ۱.۵ میلی‌متر مربع، سطح مقطع هادی بیشتری دارد. در شرایط مقایسه یکسان و با فرض جنس و مشخصات مشابه هادی، مقاومت الکتریکی آن کمتر است. این ویژگی می‌تواند در طراحی مناسب به کاهش افت ولتاژ و تلفات مقاومتی کمک کند.
بااین‌حال، از این موضوع نباید نتیجه گرفت که سیم ۲.۵ همیشه انتخاب درست‌تری برای هر مدار است.
ویژگی سیم ۱.۵ میلی‌متر مربع سیم ۲.۵ میلی‌متر مربع
| سطح مقطع اسمی هادی | ۱.۵ میلی‌متر مربع | ۲.۵ میلی‌متر مربع |
| مقاومت هادی با جنس و طول یکسان | بیشتر | کمتر |
| کاربرد | در بسیاری از مدارهای روشنایی، متناسب با طراحی | در برخی مدارهای روشنایی یا پریز و کاربردهای دیگر، متناسب با طراحی |
| سهولت عبور از مسیر | معمولاً آسان‌تر | ممکن است به فضای بیشتری نیاز داشته باشد |
| معیار انتخاب | بار، طول مسیر، روش نصب و حفاظت | همان عوامل، همراه با الزامات مربوط به مدار |
نکته تعیین‌کننده این است که انتخاب سیم باید با کل سامانه هماهنگ باشد. استفاده از سیم بزرگ‌تر، به‌تنهایی مشکلات ناشی از اتصال شل، کلید حفاظتی نامناسب یا اجرای غیراصولی را برطرف نمی‌کند.
همچنین ترمینال‌ها و تجهیزات اتصال باید برای نوع و سطح مقطع سیم انتخاب‌شده مناسب باشند.
۵. نشانه‌های هشداردهنده در سیم‌کشی روشنایی که نباید نادیده گرفته شوند
برخی نشانه‌ها ممکن است از وجود نقص در مدار برق خبر دهند. البته هیچ‌کدام به‌تنهایی علت دقیق مشکل را مشخص نمی‌کنند و تشخیص باید توسط فرد متخصص انجام شود.
مهم‌ترین نشانه‌های هشدار عبارت‌اند از:
- بوی سوختگی: به‌ویژه اگر از کلید، پریز، چراغ یا جعبه تقسیم احساس شود.
- تغییر رنگ یا ذوب‌شدن عایق: ممکن است نشانه قرارگرفتن سیم یا اتصال در معرض گرمای غیرعادی باشد.
- صدای وزوز یا جرقه: به‌خصوص در اطراف کلیدها و اتصالات.
- قطع مکرر کلید حفاظتی: می‌تواند نشانه اضافه‌بار، اتصال کوتاه یا نقص تجهیزات باشد.
- گرمای غیرعادی در تجهیزات: گرم‌شدن غیرمعمول کلید یا محل اتصال نیازمند بررسی تخصصی است.
- چشمک‌زدن غیرعادی چراغ‌ها: ممکن است دلایل مختلفی داشته باشد، از جمله مشکل در اتصالات یا تجهیزات روشنایی.
اگر بوی سوختگی، دود، جرقه یا نشانه‌ای از ذوب‌شدن عایق مشاهده شد، موضوع را به تعویق نیندازید. در صورت امکان و بدون نزدیک‌شدن به بخش آسیب‌دیده، برق مدار را از محل ایمن قطع کنید و از دست‌کاری سیم‌ها خودداری کنید. اگر آتش یا خطر فوری وجود دارد، از محل دور شوید و با خدمات اضطراری تماس بگیرید.
هرگز برای پیدا کردن محل خرابی، سیم برق‌دار را لمس نکنید یا اتصال مشکوک را در حالت برق‌دار سفت نکنید.
۶. چک‌لیست انتخاب سیم افشان ۱.۵ برای مدار روشنایی
برای انتخاب مطمئن‌تر سیم افشان، این چک‌لیست می‌تواند به خریداران، مجریان و مسئولان تأمین تجهیزات کمک کند.
چک‌لیست بررسی ایمنی
مشخص‌کردن نوع مدار و جریان مورد انتظار
بررسی طول مسیر و افت ولتاژ مجاز
تعیین روش نصب و شرایط حرارتی محیط
بررسی کیفیت هادی، عایق و مشخصات فنی سیم
اطمینان از هماهنگی سیم با وسیله حفاظتی
انتخاب ترمینال متناسب با نوع و سطح مقطع هادی
اجرای سیم‌کشی مطابق مقررات و دستورالعمل‌های فنی
بررسی و آزمون نهایی مدار توسط فرد صلاحیت‌دار
پاک‌کردن علامت‌ها
این فهرست برای مرور نکات مهم است و جایگزین محاسبات، بازرسی یا تأیید فنی مدار نیست.
این چک‌لیست کمک می‌کند انتخاب سیم از یک تصمیم صرفاً قیمتی به یک تصمیم فنی تبدیل شود. بااین‌حال، تعیین سطح مقطع و مشخصات نهایی باید با توجه به شرایط واقعی پروژه و مقررات قابل‌اعمال انجام شود.
۷. چرا کیفیت سیم افشان در پروژه‌های ساختمانی اهمیت دارد؟
در یک پروژه ساختمانی، سیم‌کشی معمولاً پس از تکمیل بخش‌هایی از ساخت‌وساز، پشت دیوارها، سقف‌ها یا داخل لوله‌ها قرار می‌گیرد. به همین دلیل، دسترسی به سیم برای بررسی یا تعویض آن ممکن است در آینده دشوار و پرهزینه باشد.
اگر سیم از ابتدا با مشخصات نامناسب انتخاب شود یا کیفیت ساخت آن قابل‌قبول نباشد، مشکل احتمالی ممکن است تا مدت‌ها پنهان بماند. در چنین شرایطی، تعمیر فقط به قیمت یک حلقه سیم محدود نمی‌شود و می‌تواند شامل بازکردن مسیر، دستمزد تعمیر، اصلاح اتصالات و بازگرداندن بخش‌های آسیب‌دیده ساختمان باشد.
برای همین، هنگام خرید سیم افشان باید به جای تمرکز صرف بر قیمت هر متر، مجموعه‌ای از عوامل را بررسی کرد:
- انطباق محصول با استاندارد و مشخصات فنی موردنیاز؛
- کیفیت و اعتبار تولیدکننده؛
- تطابق سطح مقطع و جنس هادی با اطلاعات محصول؛
- کیفیت عایق و تناسب آن با شرایط استفاده؛
- اصالت کالا و قابلیت پیگیری مشخصات آن.
این رویکرد به‌ویژه در پروژه‌هایی که سیم‌کشی پس از اتمام کار به‌سختی در دسترس خواهد بود، اهمیت بیشتری دارد.
۸. جمع‌بندی: آیا یک سیم ۱.۵ می‌تواند به نقطه‌ضعف مدار روشنایی تبدیل شود؟
سیم افشان ۱.۵ میلی‌متر مربع یکی از گزینه‌های رایج در بسیاری از مدارهای روشنایی ساختمان است؛ اما ایمنی مدار فقط به عدد درج‌شده روی سیم وابسته نیست.
انتخاب نامتناسب سطح مقطع، اتصالات ضعیف، تجهیزات حفاظتی ناهماهنگ، محصول نامنطبق با مشخصات فنی و اجرای غیراصولی می‌توانند خطر داغ‌شدن هادی و آسیب‌دیدن عایق را افزایش دهند.
در مقابل، انتخاب صحیح سیم، طراحی مناسب مدار، اجرای اصولی اتصالات و هماهنگی وسیله حفاظتی با شرایط واقعی نصب، از اقدامات مهم برای کاهش این خطرها هستند.
بنابراین، پرسش اصلی این نیست که سیم ۱.۵ خوب است یا بد؛ پرسش این است که آیا سیم انتخاب‌شده برای شرایط همان مدار، با رعایت مقررات و الزامات فنی، مناسب است یا خیر؟
در سیم‌کشی ساختمان، تصمیمی که در زمان خرید چند دقیقه طول می‌کشد، ممکن است سال‌ها بر ایمنی و هزینه نگهداری تأثیر بگذارد. به همین دلیل، کیفیت سیم و صحت اجرای آن باید از همان ابتدای پروژه جدی گرفته شود.
