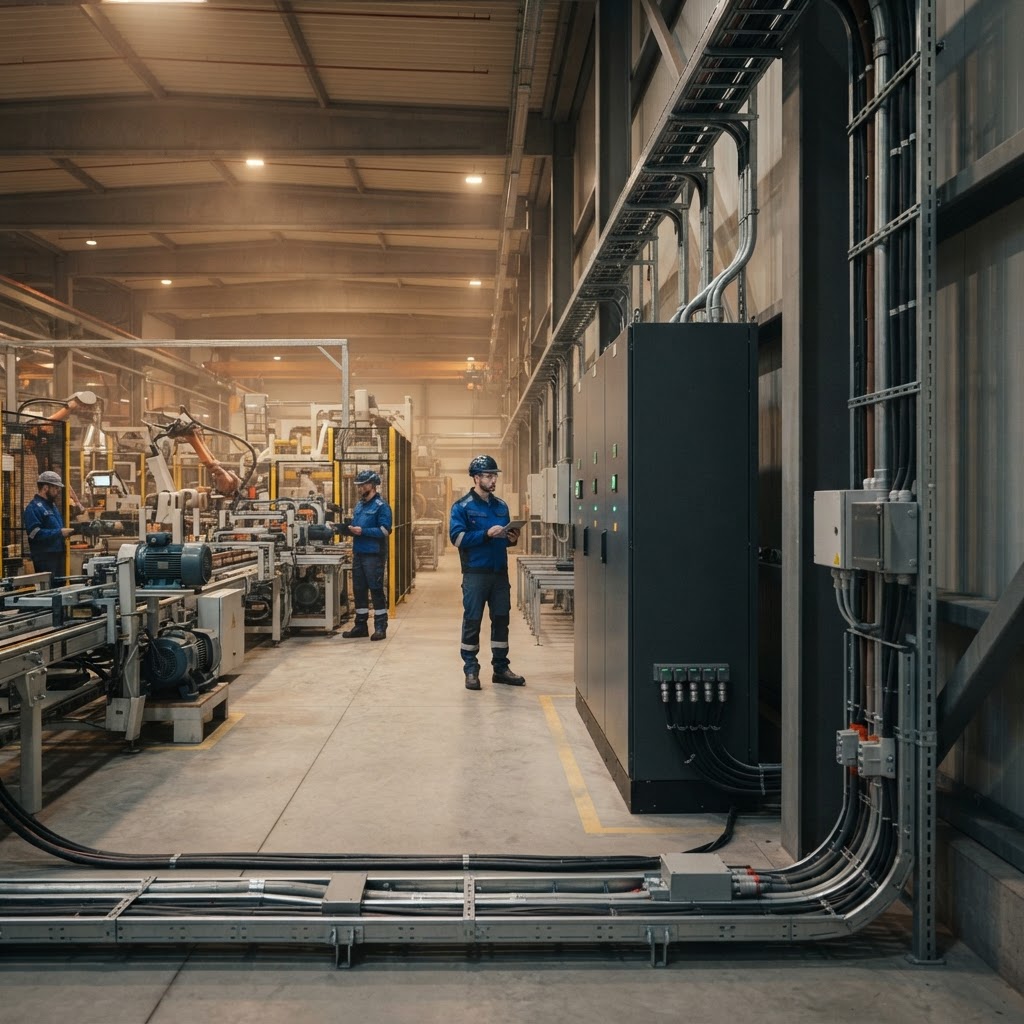

یک اختلال کوچک، یک توقف پرهزینه
تصور کنید خط تولید یک کارخانه در میانه یک سفارش مهم مشغول کار است. موتورهای الکتریکی می‌چرخند، پمپ‌ها مواد اولیه را جابه‌جا می‌کنند و دستگاه‌های بسته‌بندی برای تحویل محصول آماده‌اند. ناگهان یکی از موتورها از کار می‌افتد، کنترلر خطا می‌دهد یا کلید حفاظتی برق بخشی از تجهیزات را قطع می‌کند.
در نگاه اول، شاید مشکل فقط یک کابل، اتصال یا کلید برق به نظر برسد؛ اما پیامد آن می‌تواند بسیار گسترده‌تر باشد. توقف تولید، افزایش ضایعات، تأخیر در تحویل سفارش‌ها و هزینه تعمیرات، همگی ممکن است از یک ضعف در شبکه برق کارخانه آغاز شوند.
در چنین شرایطی، سیم‌کشی صنعتی صرفاً مجموعه‌ای از کابل‌ها و اتصالات نیست؛ بلکه بخشی از زیرساخت حیاتی کارخانه است که باید انرژی الکتریکی را با ظرفیت مناسب، افت ولتاژ قابل‌قبول و حفاظت کافی به تجهیزات برساند.
عملکرد واقعی شبکه برق زمانی مشخص می‌شود که چندین دستگاه هم‌زمان کار می‌کنند، موتورهای سنگین راه‌اندازی می‌شوند و مصرف برق به محدوده بالای طراحی نزدیک می‌شود. اگر زیرساخت الکتریکی برای این شرایط آماده نباشد، احتمال بروز اختلال افزایش پیدا می‌کند.
در این مقاله بررسی می‌کنیم که سیم‌کشی اصولی چگونه به کاهش ریسک توقف خط تولید کمک می‌کند، چه اشتباهاتی در طراحی و اجرا خطرساز هستند و هنگام انتخاب کابل و تجهیزات برق صنعتی باید به چه نکاتی توجه کرد.
۱. برق کارخانه فقط روشنایی نیست
در یک کارخانه، برق نیروی محرکه موتورهای الکتریکی، پمپ‌ها، کمپرسورها، تجهیزات گرمایشی، ماشین‌آلات تولید و سیستم‌های کنترلی را تأمین می‌کند. هرکدام از این مصرف‌کنندگان نیز نیازهای متفاوتی دارند.
برای مثال، یک موتور بزرگ ممکن است هنگام راه‌اندازی جریان بیشتری نسبت به جریان عادی خود مصرف کند؛ درحالی‌که کنترلرها و تجهیزات ابزار دقیق ممکن است به تغییرات ولتاژ حساس باشند.
به همین دلیل، طراحی شبکه برق صنعتی باید چند پرسش اساسی را پاسخ دهد:
- حداکثر بار هم‌زمان تجهیزات چقدر است؟
- کدام دستگاه‌ها جریان راه‌اندازی بالایی دارند؟
- چه تجهیزاتی به حفاظت اختصاصی نیاز دارند؟
- آیا بروز خطا در یک مدار باعث قطع بخش‌های دیگر می‌شود؟
- ظرفیت شبکه برای توسعه احتمالی کارخانه کافی است؟
پاسخ به این پرسش‌ها کمک می‌کند شبکه برق فقط برای روشن‌کردن دستگاه‌ها طراحی نشود، بلکه بتواند شرایط واقعی بهره‌برداری را نیز تحمل کند.
۲. وقتی مصرف برق افزایش می‌یابد، چه اتفاقی می‌افتد؟
فرض کنید در ابتدای شیفت، فقط بخشی از دستگاه‌های کارخانه روشن هستند. شبکه برق در این وضعیت بدون مشکل کار می‌کند؛ اما با راه‌اندازی هم‌زمان چند موتور، فعال‌شدن هیترها و افزایش بار خطوط تولید، جریان عبوری از بعضی مدارها افزایش پیدا می‌کند.
اگر کابل‌ها برای جریان موردنیاز و شرایط نصب به‌درستی انتخاب نشده باشند، افزایش جریان می‌تواند باعث بالا رفتن دمای هادی و افزایش تلفات شود. همچنین، عبور جریان از امپدانس کابل باعث افت ولتاژ خواهد شد.
پیامدهای احتمالی عبارت‌اند از:
- کاهش کیفیت عملکرد بعضی موتورها
- ریست‌شدن کنترلرها و تجهیزات حساس
- قطع‌شدن مدار توسط تجهیزات حفاظتی
- افزایش دمای کابل یا محل اتصال
- توقف ناخواسته بخشی از خط تولید
البته همه اختلالات هنگام اوج مصرف به کابل‌کشی مربوط نیستند. ظرفیت ترانسفورماتور، کیفیت برق ورودی، نامتعادلی فازها، هارمونیک‌ها و وضعیت تجهیزات نیز باید بررسی شوند.
سیم‌کشی صنعتی اصولی با محاسبه بار، انتخاب مناسب کابل و هماهنگی تجهیزات حفاظتی، یکی از عوامل مهم در کاهش این مشکلات است.
۳. افت ولتاژ؛ دشمن پنهان تجهیزات صنعتی
افت ولتاژ به اختلاف ولتاژ میان مبدأ و انتهای یک مدار گفته می‌شود. طول کابل، جریان مصرفی و مشخصات الکتریکی هادی در مقدار آن نقش دارند.
وقتی کابل بیش از حد طولانی باشد یا سطح مقطع آن با شرایط واقعی مدار تناسب نداشته باشد، افت ولتاژ ممکن است افزایش پیدا کند. این مسئله در زمان راه‌اندازی موتورهای بزرگ اهمیت بیشتری دارد.
افت ولتاژ نامناسب می‌تواند باعث اختلال در عملکرد تجهیزات کنترلی، طولانی‌شدن زمان راه‌اندازی موتور یا بروز خطا در دستگاه‌های حساس شود.
برای کاهش این ریسک، لازم است:
- طول واقعی مسیر کابل‌کشی در محاسبات لحاظ شود.
- جریان مصرفی تجهیزات در شرایط واقعی بررسی شود.
- افت ولتاژ در حالت کار عادی و هنگام راه‌اندازی ارزیابی شود.
- مشخصات کابل با روش نصب و دمای محیط تطبیق داده شود.
- در صورت مشاهده افت ولتاژ غیرعادی، منبع تغذیه و اتصالات نیز بررسی شوند.
استاندارد IEC 60364-5-52 از مراجع مرتبط با انتخاب و نصب سامانه‌های سیم‌کشی است و الزامات فنی مرتبط با این موضوع را پوشش می‌دهد.
۴. اضافه‌بار و داغ‌شدن کابل‌ها
یکی از اشتباهات رایج در طراحی شبکه برق کارخانه، انتخاب کابل بر اساس مصرف فعلی تجهیزات، بدون توجه به شرایط نصب و افزایش احتمالی بار است.
اگر جریان عبوری از کابل برای مدت طولانی بیش از ظرفیت مجاز آن باشد، دمای هادی و عایق افزایش پیدا می‌کند. تکرار این وضعیت می‌تواند عمر عایق را کاهش دهد و خطر خرابی یا آتش‌سوزی را افزایش دهد.
ظرفیت مجاز جریان فقط به سطح مقطع کابل وابسته نیست. نوع عایق، جنس هادی، دمای محیط، روش نصب و تعداد کابلهای مجاور نیز اهمیت دارند. برای مثال، تجمع کابل‌ها در یک سینی پرتراکم می‌تواند دفع حرارت را دشوارتر کند.
گرم‌شدن غیرعادی کابل، تغییر رنگ محل اتصال، قطع مکرر کلیدهای حفاظتی و بوی ناشی از داغ‌شدن عایق، از نشانه‌هایی هستند که باید جدی گرفته شوند. البته تشخیص علت اصلی به بررسی تخصصی نیاز دارد.
انتخاب کابل باید بر اساس محاسبات مهندسی و شرایط واقعی انجام شود، نه صرفاً یک جدول عمومی یا تجربه پروژه‌ای متفاوت.
۵. انتخاب سطح مقطع کابل؛ فراتر از ضخامت سیم
سطح مقطع هادی یکی از مهم‌ترین عوامل در انتخاب کابل برق صنعتی است؛ اما تعیین آن به پیدا کردن یک عدد در جدول محدود نمی‌شود.
برای انتخاب مناسب باید چند عامل را هم‌زمان بررسی کرد:
- جریان طراحی مدار: میزان جریان موردنیاز تجهیزات در شرایط کاری مورد انتظار.
- ظرفیت مجاز جریان کابل: توانایی عبور جریان بدون تجاوز از حدود حرارتی مجاز.
- افت ولتاژ: کاهش ولتاژ در طول مسیر کابل.
- تحمل اتصال کوتاه: توانایی کابل در تحمل تنش حرارتی ناشی از جریان خطا تا زمان قطع آن.
- شرایط محیطی: دما، رطوبت، مواد شیمیایی و احتمال آسیب مکانیکی.
- روش نصب: عبور از لوله، سینی کابل، کانال یا مسیر زیرزمینی.
- هماهنگی با حفاظت: تناسب مشخصات کابل با کلیدها و تجهیزات حفاظتی.
جنس هادی نیز اهمیت دارد. کابلهای مسی و آلومینیومی از نظر هدایت الکتریکی، وزن و نحوه اتصال متفاوت‌اند. انتخاب بین آن‌ها باید با توجه به طراحی و مشخصات تجهیزات انجام شود.
نکته مهم این است که کابل باید در شرایط واقعی بهره‌برداری عملکرد مناسبی داشته باشد. انتخاب کابل ضخیم‌تر نیز همیشه بهترین یا اقتصادی‌ترین راهکار نیست؛ بلکه باید مشخصات آن با نیاز مدار هماهنگ باشد.
۶. طول مسیر کابل و راه‌اندازی موتورهای صنعتی
در بسیاری از کارخانه‌ها، تابلو برق اصلی فاصله زیادی با بعضی تجهیزات دارد. با افزایش طول کابل، مقاومت و امپدانس مسیر بیشتر می‌شود و افت ولتاژ می‌تواند افزایش پیدا کند.
طول مسیر همچنین بر جریان اتصال کوتاه احتمالی در انتهای مدار اثر می‌گذارد. بنابراین، کابل باید نه‌تنها جریان عادی را تحمل کند، بلکه شرایط عملکرد تجهیزات حفاظتی نیز بررسی شود.
موضوع دیگری که اهمیت دارد، جریان راه‌اندازی موتورهای الکتریکی است. بسته به نوع موتور و روش راه‌اندازی، جریان اولیه ممکن است به‌طور قابل‌توجهی بیشتر از جریان نامی باشد. روشن‌شدن هم‌زمان چند موتور می‌تواند بار لحظه‌ای شبکه را افزایش دهد.
برای جلوگیری از اختلال باید:
- جریان راه‌اندازی و شرایط مکانیکی بار بررسی شود.
- کابل برای شرایط حرارتی و افت ولتاژ مناسب انتخاب شود.
- تنظیمات تجهیزات حفاظتی با مشخصات موتور هماهنگ باشد.
- در صورت نیاز، روش راه‌اندازی مناسب مانند استفاده از سافت‌استارتر یا درایو کنترل دور بررسی شود.
استفاده از درایو کنترل دور می‌تواند در کاربردهای مناسب به مدیریت راه‌اندازی کمک کند، اما جایگزین طراحی اصولی کابل، حفاظت و شبکه برق نیست.
۷. تفاوت سیم‌کشی صنعتی با یک اجرای معمولی برق
محیط کارخانه ممکن است با گرما، رطوبت، گردوغبار، ارتعاش، مواد خورنده و ضربه مکانیکی همراه باشد. علاوه بر این، کابلهای قدرت در کنار مدارهای کنترل و ابزار دقیق فعالیت می‌کنند.
به همین دلیل، در سیم‌کشی صنعتی باید علاوه بر ظرفیت الکتریکی، شرایط محیطی و الزامات ایمنی نیز در نظر گرفته شوند.
یک اجرای اصولی شامل محاسبات بار، انتخاب کابل مناسب، تعیین مسیرهای کابل‌کشی، حفاظت در برابر اضافه‌بار و اتصال کوتاه، اجرای سیستم زمین و مستندسازی مدارهاست.
کیفیت سیم‌کشی فقط به مرتب‌بودن کابل‌ها یا ظاهر تابلو برق محدود نمی‌شود. شبکه باید از نظر الکتریکی، حرارتی، مکانیکی و ایمنی عملکرد قابل‌قبولی داشته باشد.
۸. نقش تابلو برق و تجهیزات حفاظتی
تابلو برق صنعتی وظیفه توزیع انرژی و فراهم‌کردن امکان کنترل و حفاظت مدارها را بر عهده دارد. طراحی مناسب تابلو می‌تواند به کاهش دامنه اختلال کمک کند؛ به‌طوری‌که بروز خطا در یک مدار، در صورت طراحی و هماهنگی صحیح، لزوماً باعث قطع تمام بخش‌های کارخانه نشود.
در طراحی تابلو باید ظرفیت تجهیزات و شینه‌ها، جریان اتصال کوتاه، تهویه، فضای نصب، دسترسی ایمن و شناسایی واضح مدارها بررسی شوند.
همچنین، انتخاب کلید حفاظتی باید با مشخصات کابل و نوع بار هماهنگ باشد. اضافه‌بار و اتصال کوتاه دو وضعیت متفاوت‌اند و تجهیزات حفاظتی باید متناسب با نوع خطا انتخاب شوند.
افزایش آمپراژ کلید برای جلوگیری از قطع‌های مکرر، بدون بررسی علت قطع و ظرفیت کابل، راهکار ایمنی نیست. چنین اقدامی ممکن است حفاظت مدار را مختل کند.
۹. اتصال زمین و کیفیت اتصالات
اتصال زمین حفاظتی یکی از اجزای اساسی ایمنی تأسیسات الکتریکی است. این سیستم در کنار تجهیزات حفاظتی مناسب، به کاهش خطر برق‌گرفتگی در شرایط خطا کمک می‌کند.
بااین‌حال، وجود سیم زمین به‌تنهایی ایمنی را تضمین نمی‌کند. پیوستگی هادی حفاظتی، کیفیت اتصالات، اجرای صحیح هم‌بندی و انجام آزمون‌های لازم نیز ضروری هستند.
کیفیت اتصال کابل‌ها نیز به‌اندازه کیفیت خود کابل اهمیت دارد. اتصال نامناسب، کابلشوی نامتناسب، نصب غیراصولی یا شل‌شدن ترمینال می‌تواند مقاومت اتصال را افزایش دهد و باعث ایجاد گرمای موضعی شود.
برای جلوگیری از این مشکلات باید از تجهیزات اتصال متناسب با نوع هادی استفاده کرد، دستورالعمل سازنده را رعایت کرد و بازرسی‌های دوره‌ای را در برنامه نگهداری قرار داد.
بررسی تابلوها و اتصالات برقدار باید توسط افراد متخصص و با رعایت روش‌های ایمن انجام شود.
۱۰. مسیر کابل‌کشی و شرایط محیطی
کابل مناسب در مسیر نامناسب نیز ممکن است دچار خرابی شود. در کارخانه‌هایی که مواد شیمیایی، منابع گرمایی یا ماشین‌آلات متحرک وجود دارند، مسیر کابل‌کشی باید با دقت انتخاب شود.
سینی کابل، لوله‌ها و کانال‌ها باید متناسب با شرایط نصب باشند. ظرفیت مکانیکی، دفع حرارت، حفاظت در برابر ضربه و دسترسی برای تعمیرات از عوامل مهم در انتخاب مسیر هستند.
در بعضی تأسیسات نیز لازم است کابلهای قدرت از مدارهای کنترل و ابزار دقیق به‌طور مناسب تفکیک شوند تا احتمال تداخل الکترومغناطیسی کاهش پیدا کند.
استاندارد IEC 60364-5-52 از منابع فنی مرتبط با انتخاب و نصب سامانه‌های سیم‌کشی است؛ بااین‌حال، الزامات نهایی باید با مقررات و استانداردهای قابل‌اعمال در محل پروژه تطبیق داده شوند.
۱۱. نگهداری پیشگیرانه؛ پیش از آنکه خط تولید متوقف شود
حتی بهترین طراحی و اجرای اولیه نیز به نگهداری نیاز دارد. وضعیت بارها، اتصالات و شرایط محیطی ممکن است در طول زمان تغییر کند.
نگهداری پیشگیرانه به معنای بررسی برنامه‌ریزی‌شده تجهیزات برای شناسایی مشکلات پیش از وقوع خرابی جدی است.
اقدامات مفید عبارت‌اند از:
- ثبت سوابق قطع برق و خطاهای تجهیزات
- پایش جریان و ولتاژ در شرایط مختلف
- بررسی تخصصی نقاط داغ در کابل‌ها و تابلوها
- انجام آزمون‌های لازم برای عایق و سیستم زمین
- بررسی وضعیت اتصالات و تجهیزات حفاظتی
- به‌روزرسانی نقشه‌ها پس از تغییرات شبکه
اگر یک مدار مرتباً قطع می‌شود، باید شرایط وقوع خطا ثبت و علت اصلی بررسی شود. تعویض کابل یا تغییر کلید بدون عیب‌یابی ممکن است مشکل را پنهان کند، نه اینکه آن را برطرف سازد.
۱۲. هزینه توقف تولید در برابر هزینه اجرای اصولی
انتخاب کابل ارزان‌تر یا حذف برخی بررسی‌های مهندسی ممکن است هزینه اولیه پروژه را کاهش دهد؛ اما هزینه واقعی باید در طول عمر بهره‌برداری ارزیابی شود.
توقف خط تولید می‌تواند هزینه‌های مختلفی ایجاد کند؛ از جمله محصول تولیدنشده، ضایعات مواد اولیه، تعمیر تجهیزات، اضافه‌کاری کارکنان و تأخیر در تحویل سفارش‌ها.
اجرای اصولی سیم‌کشی تمام توقف‌ها را حذف نمی‌کند، زیرا خرابی ماشین‌آلات یا اختلال برق ورودی نیز می‌تواند تولید را متوقف کند. بااین‌حال، طراحی مناسب می‌تواند احتمال بخشی از خرابی‌های الکتریکی قابل‌پیشگیری را کاهش دهد.
به همین دلیل، انتخاب تجهیزات باید بر اساس مشخصات فنی، شرایط محیطی، هزینه نگهداری و قابلیت اطمینان انجام شود، نه صرفاً قیمت خرید اولیه.
۱۳. چک‌لیست کوتاه پیش از اجرای سیم‌کشی صنعتی
پیش از اجرای پروژه جدید یا اصلاح شبکه برق کارخانه، این موارد را بررسی کنید:
- فهرست بارها و شرایط کار هم‌زمان تجهیزات مشخص شده است.
- سطح مقطع کابل با جریان، طول مسیر و روش نصب تطبیق دارد.
- افت ولتاژ و شرایط راه‌اندازی موتورهای مهم بررسی شده‌اند.
- تحمل اتصال کوتاه کابل و عملکرد حفاظت ارزیابی شده است.
- سیستم زمین و هم‌بندی مطابق طراحی اجرا می‌شود.
- مسیر کابل‌ها با شرایط محیطی و نیازهای تعمیراتی هماهنگ است.
- آزمون‌های لازم پیش از بهره‌برداری انجام می‌شوند.
- نقشه‌ها و مشخصات فنی برای نگهداری آینده ثبت شده‌اند.
- ظرفیت لازم برای توسعه احتمالی کارخانه در نظر گرفته شده است.
این چک‌لیست برای ارزیابی اولیه مفید است، اما جایگزین محاسبات مهندسی و بررسی تخصصی پروژه نیست.
جمع‌بندی
وقتی خط تولید زیر بار قرار می‌گیرد، نقاط ضعف شبکه برق بیشتر آشکار می‌شوند. کابل نامناسب، افت ولتاژ زیاد، اتصال معیوب یا حفاظت ناهماهنگ می‌تواند زمینه‌ساز اختلال و توقف تولید باشد.
به همین دلیل، سیم‌کشی صنعتی باید بر پایه شناخت بار، محاسبات دقیق، انتخاب کابل مناسب، اجرای صحیح اتصالات، حفاظت اصولی و نگهداری منظم انجام شود.
انتخاب سطح مقطع مناسب، بررسی جریان راه‌اندازی موتورها، هماهنگی تجهیزات حفاظتی و توجه به شرایط محیطی، مجموعه‌ای از تصمیم‌های به‌هم‌پیوسته‌اند که کیفیت عملکرد شبکه برق کارخانه را تعیین می‌کنند.
برای کاهش ریسک توقف تولید، فقط به فکر رساندن برق به دستگاه‌ها نباشید؛ شبکه‌ای طراحی کنید که بتواند نیاز واقعی تجهیزات را در شرایط کاری کارخانه، با ایمنی و قابلیت اطمینان مناسب تأمین کند.
پرسش‌های متداول
۱. چرا انتخاب کابل مناسب در کارخانه اهمیت دارد؟
زیرا کابل باید جریان موردنیاز تجهیزات را در شرایط واقعی نصب تحمل کند و افت ولتاژ و تنش حرارتی آن در محدوده قابل‌قبول باشد. انتخاب نامناسب می‌تواند احتمال خرابی و اختلال در تولید را افزایش دهد.
۲. آیا کابل ضخیم‌تر همیشه بهتر است؟
خیر. سطح مقطع باید با جریان، طول مسیر، افت ولتاژ، شرایط نصب و تجهیزات حفاظتی هماهنگ باشد. انتخاب کابل صرفاً بر اساس ضخامت، روش مهندسی مناسبی نیست.
۳. علت قطع مکرر برق خط تولید چیست؟
اضافه‌بار، جریان راه‌اندازی، اتصال معیوب، اتصال کوتاه، تنظیم نامناسب حفاظت یا اختلال برق ورودی از علت‌های احتمالی هستند. تشخیص قطعی به عیب‌یابی تخصصی نیاز دارد.
۴. چگونه می‌توان احتمال توقف ناشی از مشکلات برق را کاهش داد؟
با طراحی اصولی شبکه، انتخاب کابل و حفاظت مناسب، اجرای صحیح اتصالات و سیستم زمین، آزمون پیش از بهره‌برداری و نگهداری پیشگیرانه می‌توان ریسک مشکلات الکتریکی را کاهش داد.
۵. آیا سیم‌کشی صنعتی به بازرسی دوره‌ای نیاز دارد؟
بله. بررسی وضعیت اتصالات، کابل‌ها، تجهیزات حفاظتی و سیستم زمین به شناسایی مشکلات پیش از خرابی جدی کمک می‌کند. روش و دوره بازرسی باید با توجه به شرایط محیطی، نوع تأسیسات و الزامات مربوط تعیین شود.
